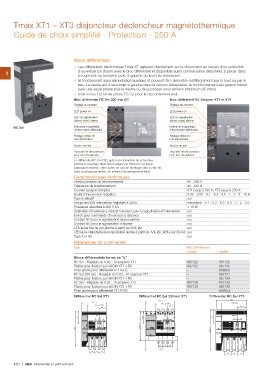

Tmax XT1 – XT3 disjoncteur déclencheur magnétothermique
Guide de choix simplifié - Protection - 250 A

Blocs différentiels

1 – Les différentiels électronique Tmax XT agissent directement sur le disjoncteur au moyen d'un solénoïde
d'ouverture SA (fourni avec le bloc différentiel et disponible aussi comme pièce détachée), à placer dans
RC Sel le logement du troisième pôle, à gauche du levier de manœuvre

– Ils fonctionnent sans alimentation auxiliaire et peuvent être alimentés indifféremment par le haut ou par le
bas. Le neutre est à raccorder à gauche dans la version tétrapolaire, le fonctionnement est garanti même
avec une seule phase plus le neutre ou deux phases sous tension (minimum 85 Vrms)

– Il est inclus 1/2 kit de prises FC Cu pour le raccordement aval.

Bloc différentiel RC Sel 200 mm XT1 Bloc différentiel RC Sel pour XT1 et XT3
Réglage du courant Réglage du courant

LED power-on LED power-on

LED de signalisation LED de signalisation
alarme et pré-alarme alarme et pré-alarme

Indicateur magnétique Indicateur magnétique
d'intervention différentiel d'intervention différentiel

Réglage délais de Réglage délais de
non intervention non intervention

Bouton de test Bouton de test

Dispositif de déconnexion Dispositif de déconnexion
pour test d'isolement pour test d'isolement

Le différentiel RC Sel 200, grâce à la réduction de la hauteur,
permet le montage dans des modules de 200 mm. Sa forme
particulière permet, entre autre, en cas de montage côte à côte de
deux ou plusieurs unités, de réduire l'encombrement total.

Caractéristiques techniques

Tension primaire de fonctionnement 85…500 V

Fréquence de fonctionnement 45…66 Hz

Courant assigné d'emploi XT1 jusqu'à 160 A, XT3 jusqu'à 250 A

Seuils d'intervention réglables 0.03 - 0.05 - 0.1 - 0.3 - 0.5 - 1 - 3 - 5 - 10 A

Type S sélectif oui

Temps de NON intervention réglables à 2xIΔn instantané - 0.1 - 0.2 - 0.3 - 0.5 - 1 - 2 - 3 s

Puissance absorbée à 500 V AC < 10 W

Solénoïde d'ouverture à contact inverseur pour la signalisation d'intervention oui

Entrée pour commande d'ouverture à distance oui

Contact NO pour la signalisation de pré-alarme oui

Contact NO pour la signalisation d'alarme oui

LED jaune fixe de pré-alarme à partir du 25% IΔn oui

LED jaune clignotante de temporisation alarme à partir du 75% IΔn, 90% pour 30 mA oui

Type A et AC oui

Références de commande Réf. Commerciale
3 pôles
Type

4 pôles

Blocs différentiels forme en "L" 067122 067125
067135 067135
RC Sel - Réglable de 0.03...10 ampères XT1 – 066953
Platine pour fixation sur rail DIN XT1 + RC – 067121
Prise arrière pour différentiel XT1 R-RC – 067134
RC Sel 200 mm - Réglable de 0.03...10 ampères XT1 067128 067130
Platine pour fixation sur rail DIN XT1 + RC 067139 067139
RC Sel - Réglable de 0.03...10 ampères XT3 – 066954
Platine pour fixation sur rail DIN XT3 + RC
Prise arrière pour différentiel XT3 R-RC

Différentiel RC Sel XT1 Différentiel RC Sel 200 mm XT1 Différentiel RC Sel XT3
