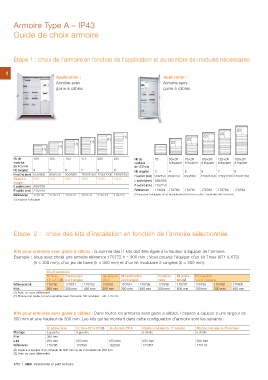

Page 64 - Residentiel

Armoire Type A – IP43
Guide de choix armoire

Étape 1 : choix de l'armoire en fonction de l’application et du nombre de modules nécessaires

1 Application :
Armoire sans
Application : gaine à câbles
Armoire avec
gaine à câbles

(1) (2)
(1)
(1) (2) (2)
(1) (1) (2)
(1) (2)

Nb de 100 125 150 175 200 225 Nb de 75 50+2R 75+2R 100+2R 125+2R 150+2R
modules 4 modules à équiper à équiper à équiper à équiper à équiper
de 17,5 mm 5 6 de 17,5 mm
Nb rangées 800/750 950/900
750 900 789 Nb rangées 3 4 5 6 7 8

H ext/int (mm) 650/600 170771 170772 1100/1050 1250/1200 1400/1350 H ext/int (mm) 500/450 800/750 950/900 1100/1050 1250/1200 1400/1350

Hauteur à 600 1050 1200 1350 L ext/int (mm) 550/500
équiper
L ext/int (mm) 800/750 P ext/int (mm) 215/210

P ext/int (mm) 215/210 Références 173024 170780 170781 170782 170783 170784

Références 170770 170773 170774 170775 (2) espace à équiper d'un module de 500 mm ou de 2 modules de 250 mm.

(1) espace à équiper.

Étape 2 : choix des kits d’installation en fonction de l’armoire sélectionnée

Kits pour armoires avec gaine à câbles : la somme des H kits doit être égale à la hauteur à équiper de l’armoire.
Exemple : Vous avez choisi une armoire référence 170772 h = 900 mm ; Vous pouvez l’équiper d’un kit Tmax (XT1 à XT3)

(h = 300 mm), d’un jeu de barre (h = 300 mm) et d’un kit modulaire 2 rangées (h = 300 mm).

Kits d’installations

Kit Tmax Plastron plein Jeu de barre Kit multifonction Kit platine Kit platine Kit modulaire
XT1 à XT3 (1) 2 et 3 rangées 250 A 2 et 3 rangées mono tétra (2) 1, 2 et 3 rangées

Références kit 170790 170791 170792 170793 170794 170795 170796 170797 170798 170799 170800
300 mm 450 mm 300 mm 600 mm 150 mm 300 mm 450 mm
H kit 300 mm 300 mm 450 mm 300 mm

(1) Avec ou sans différentiel.
(2) Platine non livrée, kit incompatible avec l'armoire 100 modules – réf. 170770.

Kits pour armoires sans gaine à câbles : Dans toutes les armoires sans gaine à câbles, l’espace à équiper a une largeur de
500 mm et une hauteur de 300 mm. Les kits qui se montent dans cette configuration d’armoire sont les suivants :

Montage Kit platine mono Kit Tmax XT1 à XT3 (3) Jeu de barre 250 A Plastron modulaire 2x 12 modules Plastron modulaire 2x 25 modules
à gauche à gauche à droite à droite

H int 300 mm 250 mm 500 mm
174467 173118
L int 250 mm 250 mm 250 mm

Références 170796 170790 162290

(2) espace à équiper d'un module de 500 mm ou de 2 modules de 250 mm.
(3) Avec ou sans différentiel.
