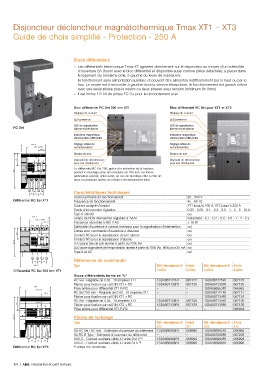

Page 10 - Catalogue Residentiel et petit Tertiaire

Disjoncteur déclencheur magnétothermique Tmax XT1 – XT3

Guide de choix simplifié - Protection - 250 A

Blocs différentiels
– Les différentiels électronique Tmax XT agissent directement sur le disjoncteur au moyen d'un solénoïde
d'ouverture SA (fourni avec le bloc différentiel et disponible aussi comme pièce détachée), à placer dans
le logement du troisième pôle, à gauche du levier de manœuvre
– Ils fonctionnent sans alimentation auxiliaire et peuvent être alimentés indifféremment par le haut ou par le
bas. Le neutre est à raccorder à gauche dans la version tétrapolaire, le fonctionnement est garanti même
avec une seule phase plus le neutre ou deux phases sous tension (minimum 85 Vrms)
– Il est inclus 1/2 kit de prises FC Cu pour le raccordement aval.

Bloc différentiel RC Sel 200 mm XT1 Bloc différentiel RC Sel pour XT1 et XT3
Réglage du courant Réglage du courant
LED power-on LED power-on
LED de signalisation LED de signalisation
RC Sel alarme et pré-alarme alarme et pré-alarme
Indicateur magnétique Indicateur magnétique
d'intervention différentiel d'intervention différentiel
Réglage délais de Réglage délais de
non intervention non intervention
Bouton de test Bouton de test
Dispositif de déconnexion Dispositif de déconnexion
pour test d'isolement pour test d'isolement
Le différentiel RC Sel 200, grâce à la réduction de la hauteur,
permet le montage dans des modules de 200 mm. Sa forme
particulière permet, entre autre, en cas de montage côte à côte de
deux ou plusieurs unités, de réduire l'encombrement total.

Caractéristiques techniques
Tension primaire de fonctionnement 85…500 V
Différentiel RC Sel XT1 Fréquence de fonctionnement 45…66 Hz
Courant assigné d'emploi XT1 jusqu'à 160 A, XT3 jusqu'à 250 A
Seuils d'intervention réglables 0.03 - 0.05 - 0.1 - 0.3 - 0.5 - 1 - 3 - 5 - 10 A
Type S sélectif oui
Temps de NON intervention réglables à 2xIΔn instantané - 0.1 - 0.2 - 0.3 - 0.5 - 1 - 2 - 3 s
Puissance absorbée à 500 V AC < 10 W
Solénoïde d'ouverture à contact inverseur pour la signalisation d'intervention oui
Entrée pour commande d'ouverture à distance oui
Contact NO pour la signalisation de pré-alarme oui
Contact NO pour la signalisation d'alarme oui
LED jaune fixe de pré-alarme à partir du 25% IΔn oui
LED jaune clignotante de temporisation alarme à partir du 75% IΔn, 90% pour 30 mA oui
Type A et AC oui
Références de commande
Type Réf. internationale @ Article Réf. internationale @ Article
Différentiel RC Sel 200 mm XT1 3 pôles 3 pôles 4 pôles 4 pôles
Blocs différentiels forme en "L"
RC Sel - Réglable de 0.03...10 ampères XT1 1SDA067122R1 067122 1SDA067125R1 067125
Platine pour fixation sur rail DIN XT1 + RC 1SDA067135R1 067135 1SDA067135R1 067135
Prise arrière pour différentiel XT1 R-RC – – 1SDA066953R1 066953
RC Sel 200 mm - Réglable de 0.03...10 ampères XT1 – – 1SDA067121R1 067121
Platine pour fixation sur rail DIN XT1 + RC – – 1SDA067134R1 067134
RC Sel - Réglable de 0.03...10 ampères XT3 1SDA067128R1 067128 1SDA067130R1 067130
Platine pour fixation sur rail DIN XT3 + RC 1SDA067139R1 067139 1SDA067139R1 067139
Prise arrière pour différentiel XT3 R-RC – – – 066954
Pièces de rechange
Type Réf. internationale @ Article Réf. internationale @ Article
XT1 XT1 XT3 XT3
SA RC Sel / RC Inst - Solénoïde d'ouverture du différentiel 1SDA066990R1 066990 1SDA066992R1 066992
SA RC B Type - Solénoïde d'ouverture du différentiel – – 1SDA067208R1 067208
AUX-C - Contact auxiliaire câblé à l'unité 250 V (1) 1SDA066994R1 066994 1SDA066994R1 066994
AUX-C - Contact auxiliaire câblé à l'unité 24 V (1) 1SDA066996R1 066996 1SDA066996R1 066996
Différentiel RC Sel XT3 (1) câbles non numérotés
