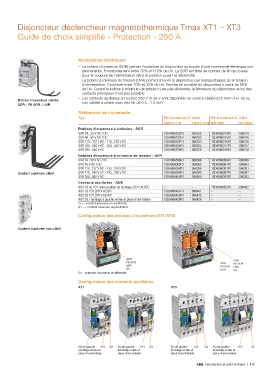

Disjoncteur déclencheur magnétothermique Tmax XT1 – XT3

Guide de choix simplifié - Protection - 250 A

Accessoires électriques
– La bobine d'ouverture (SOR) permet l'ouverture du disjoncteur au moyen d'une commande électrique non
permanente. Fonctionnement entre 70% et 110% de Un. Le SOR est doté de contact de fin de course
pour la coupure de l'alimentation dans le position ouvert et déclenché
– La bobine à minimum de tension (UVR) permet d'ouvrir le disjoncteur par manque/baisse de la tension
d'alimentation, Ouverture entre 70% et 35% de Un. Fermeture possible du disjoncteur a partir de 85%
de Un. Quand la bobine à minimum de tension n'est pas alimentée, la fermeture du disjoncteur et/ou des
contacts principaux n'est pas possible
– Les contacts auxiliaires en version 250 V et 24 V sont disponible en version câblée (0.5 mm² / l=1 m) ou
Bobine d'ouverture câblée non câblée à utiliser avec des fils de 0.5...1.5 mm².
SOR - PS SOR - UVR
Références de commande
Type Réf. internationale @ Article Réf. internationale @ Article
Câblé (L=1 m) Câblé (L=1 m) Non câblé Non câblé
Bobines d'ouverture à émission - SOR
SOR 24...30 V AC / DC 1SDA066322R1 066322 1SDA066314R1 066314
SOR 48...60 V AC / DC 1SDA066323R1 066323 1SDA066315R1 066315
SOR 110...127 V AC - 110...125 V DC 1SDA066324R1 066324 1SDA066316R1 066316
SOR 220...240 V AC - 220...250 V DC 1SDA066325R1 066325 1SDA066317R1 066317
SOR 380...440 V AC 1SDA066326R1 066326 1SDA066318R1 066318
Bobines d'ouverture à minimum de tension - UVR
UVR 24...30 V AC / DC 1SDA066396R1 066396 1SDA066389R1 066389
UVR 48 V AC / DC 1SDA069065R1 069065 1SDA069064R1 069064
UVR 110...127 V AC - 110...125 V DC 1SDA066398R1 066398 1SDA066391R1 066391
Contact auxiliaire câblé UVR 220...240 V AC - 220…250 V DC 1SDA066399R1 066399 1SDA066392R1 066392
UVR 380...400 V AC 1SDA066400R1 066400 1SDA066393R1 066393
Contacts auxiliaires - AUX
AUX 1Q ou 1SY selon position de montage 250 V AC/DC – – 1SDA066422R1 066422
AUX 1Q 1SY 250 V AC/DC 1SDA066431R1 066431 – –
AUX 2Q 1SY 250 V AC/DC 1SDA066433R1 066433 – –
AUX 3Q / montage à gauche en lieu et place d'une bobine 1SDA066426R1 066426 – –
Q => contact inverseur ou vert/fermé.
SY => contact inverseur signal défaut.
Configuration des bobines d'ouverture (XT1/XT3)

Contact auxiliaire non câblé

SOR SOR
PS SOR SOR PS SOR
UVR PS SOR UVR
SA UVR SA
SA = solénoïde d'ouverture du différentiel
Configuration des contacts auxiliaires
XT1 XT3

3Q de gauche 1SY 2Q 3Q de gauche 1SY 2Q 3Q de gauche 1SY 3Q 3Q de gauche 1SY 3Q
(montage en lieu et (montage en lieu et (montage en lieu et (montage en lieu et
place d'une bobine) place d'une bobine) place d'une bobine) place d'une bobine)
