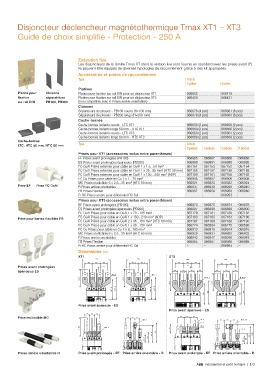

Disjoncteur déclencheur magnétothermique Tmax XT1 – XT3
Guide de choix simplifié - Protection - 250 A
Exécution fixe
Les disjoncteurs de la famille Tmax XT dans la version fixe sont fournis en standard avec les prises avant (F).
Ils peuvent être équipés de diverses typologies de raccordement grâce à des kit appropriés.
Accessoires et prises de raccordement
Type Article
3 pôles 4 pôles
Platines
Platine pour Cloisons Platine pour fixation sur rail DIN pour un disjoncteur XT1 066652 066419
fixation séparatrices Platine pour fixation sur rail DIN pour un disjoncteur XT3 066420 066421
sur rail DIN PB100, PB200 (non compatible avec R Prises arrière orientables)
Cloisons
Séparateurs de phases - PB100 courts (H=100 mm) 066676 (4 pcs) 066681 (6 pcs)
Séparateurs de phases - PB200 longs (H=200 mm) 066678 (4 pcs) 066683 (6 pcs)
Cache-bornes
Cache-bornes isolants courts - LTC XT1 066655 (2 pcs) 066656 (2 pcs)
Cache-bornes isolants longs 50 mm - HTC XT1 066664 (2 pcs) 066665 (2 pcs)
Cache-bornes isolants courts - LTC XT3 066660 (2 pcs) 066661 (2 pcs)
Cache-bornes isolants longs 60 mm - HTC XT3 066668 (2 pcs) 066669 (2 pcs)
Cache-bornes
LTC, HTC 50 mm, HTC 60 mm Type Article
3 pièces 6 pièces 4 pièces 8 pièces
Prises pour XT1 (accessoires inclus entre parenthèses)
EF Prises avant prolongées (PB100) 066865 066867 066866 066868
ES Prises avant prolongées épanouies (PB200) 066889 066891 066890 066892
FC CuAl Prises externes pour câble en CuAl 1 x 1.5...50 mm² 067151 067153 067152 067154
FC CuAl Prises externes pour câble en CuAl 1 x 35...95 mm² (HTC 50 mm) 067155 067157 067156 067158
FC CuAl Prises externes pour câble en CuAl 1 x 150…240 mm² (ADP) 067159 067161 067160 067162
FC Cu Prises pour câble en Cu 1 x 1...70 mm² 066905 066907 066906 066908
MC Prises multicâble 6 x 2.5...35 mm² (HTC 50 mm) 066921 066923 066922 066924
Prise EF Prise FC CuAl R Prises arrière orientables 066937 066939 066938 066940
FB Prises Flexibar 066957 066959 066958 066960
R-RC Prises arrière pour différentiel RC Sel – – 066953 –
Prises pour XT3 (accessoires inclus entre parenthèses)
EF Prises avant prolongées (PB100) 066873 066875 066874 066876
ES Prises avant prolongées épanouies (PB200) 066897 066899 066898 066900
FC CuAl Prises pour câble en CuAl 1 x 70...185 mm² 067179 067181 067180 067182
FC CuAl Prises pour câble en CuAl 1 x 150...240 mm² (ADP) 067183 067185 067184 067186
Prise pour barres flexibles FB
FC CuAl Prises pour câble en CuAl 2 x 35...150 mm² (HTC 60 mm) 067187 067189 067188 067190
FC CuAl Prises pour câble en CuAl 1 x 30...150 mm² 066274 066584 066275 066586
FC Cu Prises pour câble en Cu 1 x 6...185 mm² 066913 066915 066914 066916
MC Prises multicâble 6 x 2.5...35 mm² (HTC 60 mm) 066929 066931 066930 066932
R Prises arrière orientables 066945 066947 066946 066948
FB Prises Flexibar 066965 066967 066966 066968
R-RC Prises arrière pour différentiel RC Sel – – 066954 –
Dimensions mm
XT1 XT3
Prises avant prolongées
épanouies ES
Prise avant épanouie - ES
Prise avant épanouie - ES
Prise multicâble MC
Prises arrière orientables R Prise avant prolongée - EF Prise arrière orientable - R Prise avant prolongée - EF Prise arrière orientable - R
