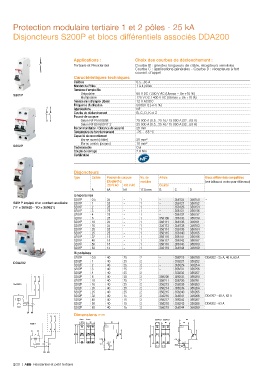

Page 124 - Catalogue Residentiel et petit Tertiaire

Protection modulaire tertiaire 1 et 2 pôles - 25 kA

Disjoncteurs S200P et blocs différentiels associés DDA200

Applications : Choix des courbes de déclenchement :
Tertiaire et Résidentiel Courbe B : grandes longueurs de câble, récepteurs sensibles
Courbe C : applications générales - Courbe D : récepteurs à fort
courant d'appel
Caractéristiques techniques
Calibres 0.5...63 A
Nombre de Pôles 1 à 4 pôles
Tensions d'emploi Ue
S201P Unipolaire 60 V DC / 240 V AC (Ubmax = Ue +10 %)
Multipolaire 125 V DC / 400 V AC (Ubmax = Ue +10 %)
Tension mini d'emploi Ubmin 12 V AC/DC
Fréquence d'utilisation 50/60 Hz (+/-5 %)
Approbations NF
Courbe de déclenchement B, C, D, K et Z
Pouvoir de coupure
Selon NF EN 60898 25 000 A (0.5...25 A) / 15 000 A (32...63 A)
Selon NF EN 60947-2 25 000 A (0.5...25 A) / 15 000 A (32...63 A)
Recommandation / Distance de sécurité 25 mm
Température de fonctionnement -25...+55 °C
Capacité de raccordement
Borne avant (câble) 25 mm²
Borne arrière (peigne) 10 mm²
S202P Cadenassable Oui
Couple de serrage 2.8 Nm
Certification

Disjoncteurs
Type Calibre Pouvoir de coupure Nb. de Article Blocs différentiels compatibles
EN 60947-2 modules 1/2 3/4 5/6 7/8 (voir tableau ci-contre pour références)
230 V AC 400 V AC Courbe
B
A kA kA 17.5 mm In up to 40 A C D
Unipolaires
S201P 0.5 25 – 1 – 356125 356150 –
S201P équipé d'un contact auxiliaire S201P 1 25 – 1 – 356127 356152
(1F = 359620 - 1O = 359621) S201P 2 25 – 1 – 356129 356154
S201P 3 25 – 1 – 356131 356156
S201P 4 25 – 1 – 356132 356157
S201P 6 25 – 1 1/2 3/4 5/6 7/8 356108 356133 356158
S201P 10 25 – 1 356111 356136 356161
S201P 16 25 – 1 356113 356138 356163
–
1/2 3/4 5/6 S201P 20 25 In up to 40 A 1 356114 356139 356164
S201P 25 25 – 1 356115 356140 356165
S201P 32 15 – 1 356116 356166
1/2 3/4 5/67/8 In=63 A 356141 1 3 5
40
In=50-63 A S201P 1/2 3/4 5/6 15 – 1 Y1 Y2 356117 356142 356167
Y1 Y2
S201P 50 15 – 1 356118 356143 356168
S201P 63 15 – 1 356119 356144 2 4 356169
6
Bipolaires
2/1 4/3 6/5
S202P 0.5 40 25 2 – 356225 356250 DDA202 - 25 A, 40 A, 63 A
2/1 4/3 6/5
S202P 1 40 25 2 – 356227 356252
DDA202
S202P 2 40 25 2 – 356229 356254
1/2 3/4 5/6 S202P 3 40 25 2 – 356231 356256
S202P 4 40 25 2 – 356232 356257
1/2 3/4
1/2 3/4 S202P 6 40 25 1/2 3/4 2 356208 356233 356258
In=63 A
1/2 3/4 5/67/8 1 3 5
In=50-63 A 1/2 3/4 5/6 S202P 10 40 Y1 Y2 25 2 356211 356236 356261
Y1 Y2
S202P 16 40 25 2 356213 356238 356263
S202P 20 40 25 2 2 4 6 356214 356239 356264
S202P 25 40 25 2 356215 356240 356265
S202P 32 40 15 2/1 4/3 2 6/5 356216 356241 356266 DDA202 - 40 A, 63 A
2/1 4/3 6/5
S202P 40 40 15 2 356217 356242 356267
S202P 50 40 15 2 356218 356243 356268 DDA202 - 63 A
S202P 63 40 15 2 356219 356244 356269
1/2 3/4 Dimensions mm 1/2 3/4
1/2 3/4
S201P S202P S201P+CA S202P+CA 69
17.5 35 69 17.5 35 44
88 85 45 85 45
104
6.8 6.8
17.5 17.5
22 22
44 17
2/28 | ABB Résidentiel et petit tertiaire
