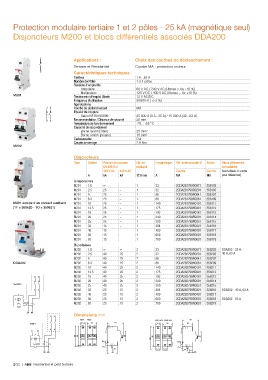

Page 128 - Catalogue Residentiel et petit Tertiaire

Protection modulaire tertiaire 1 et 2 pôles - 25 kA (magnétique seul)

Disjoncteurs M200 et blocs différentiels associés DDA200

Applications : Choix des courbes de déclenchement :
Tertiaire et Résidentiel Courbe MA : protection moteur
Caractéristiques techniques
Calibres 1.6...63 A
Nombre de Pôles 1 à 4 pôles
Tensions d'emploi Ue
Unipolaire 60 V DC / 240 V AC (Ubmax = Ue +10 %)
Multipolaire 125 V DC / 400 V AC (Ubmax = Ue +10 %)
M201 Tension mini d'emploi Ubmin 12 V AC/DC
Fréquence d'utilisation 50/60 Hz (+/-5 %)
Approbations –
Courbe de déclenchement MA
Pouvoir de coupure
Selon NF EN 60898 25 000 A (0.5...25 A) / 15 000 A (32...63 A)
Recommandation / Distance de sécurité 25 mm
Température de fonctionnement -25...+55 °C
Capacité de raccordement
Borne avant (câble) 25 mm²
Borne arrière (peigne) 10 mm²
Cadenassable Oui
Couple de serrage 2.8 Nm
M202

Disjoncteurs
Type Calibre Pouvoir de coupure Nb. de I magnétique Réf. internationale @ Article Blocs différentiels
EN 60947-2 modules compatibles
230 V AC 400 V AC Courbe Courbe (voir tableau ci-contre
A kA kA 17.5 mm A MA MA pour références)
Unipolaires 1/2 3/4 5/6 7/8
M201 1.6 ∞ – 1 23 2CDA281799R0971 358103 –
32
M201 2.5 25 – 1 In up to 40 A 2CDA281799R0291 358105
M201 4 25 – 1 56 2CDA281799R0041 358107
M201 6.3 25 – 1 88 2CDA281799R0361 358109
M201 équipé d'un contact auxiliaire M201 10 25 – 1 140 2CDA281799R0101 358111
(1F = 359620 - 1O = 359621) M201 12.5 25 – 1 175 2CDA281799R0491 358112
M201 16 25 – 1 192 2CDA281799R0161 358113
M201 20 25 – 1 240 2CDA281799R0201 358114
M201 25 25 – 1 1/2 3/4 5/6 7/8 300 2CDA281799R0251 358115
M201 32 15 – 1 384 2CDA281799R0321 358116
1/2 3/4 5/6 In up to 40 A
M201 40 15 – 1 480 2CDA281799R0401 358117
M201 50 15 – 1 600 2CDA281799R0501 358118
In=63 A
3
1
1/2 3/4 5/67/8 M201 15 – 1 700 2CDA281799R0631 358119
5
In=50-63 A 63 3/4 5/6 Y1 Y2
1/2
Y1 Y2
Bipolaires
2 4 6
M202 1.6 ∞ ∞ 2 23 2CDA282799R0971 358203 DDA202 - 25 A,
M202 2.5 40 25 2 32 2CDA282799R0291 358205 40 A, 63 A
2/1 4/3 6/5
2/1 M202 4 40 25 2 56 2CDA282799R0041 358207
4/3
6/5
DDA202 M202 6.3 40 25 2 88 2CDA282799R0361 358209
1/2 3/4 5/6 M202 10 40 25 2 140 2CDA282799R0101 358211
M202 12.5 40 25 2 175 2CDA282799R0491 358212
1/2 3/4
1/2 3/4 M202 16 40 25 In=63 A 1/2 3/4 2 192 2CDA282799R0161 358213
1/2 3/4 5/67/8 1 3 5
25
In=50-63 A 1/2 3/4 5/6 M202 20 40 Y1 Y2 2 240 2CDA282799R0201 358214
Y1 Y2
M202 25 40 25 2 2 300 6 2CDA282799R0251 358215
4
M202 32 25 15 2 384 2CDA282799R0321 358216 DDA202 - 40 A, 63 A
M202 40 25 15 2/1 2 4/3 6/5 480 2CDA282799R0401 358217
M202 50 25 15 2 600 2CDA282799R0501 358218 DDA202 - 63 A
2/1 4/3 6/5
M202 63 25 15 2 700 2CDA282799R0631 358219
1/2 3/4 Dimensions mm 1/2 3/4
1/2 3/4
M201 M202 S201P+CA S202P+CA 69
17.5 35 69 17.5 35 44
88 85 45 85 45
104
6.8 6.8
17.5 17.5
22 22
44 17
2/32 | ABB Résidentiel et petit tertiaire
