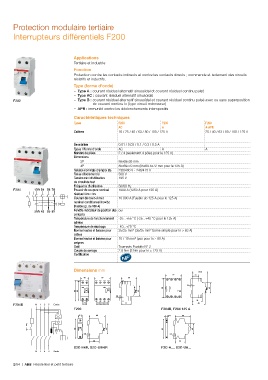

Protection modulaire tertiaire

Interrupteurs différentiels F200

Applications
Tertiaire et industrie
Fonction
Protection contre les contacts indirects et contre les contacts directs ; commande et isolement des circuits
résistifs et inductifs.
Type (forme d'onde)
– Type A : courant résiduel alternatif sinusoïdal et courant résiduel continu pulsé
– Type AC : courant résiduel alternatif sinusoïdal
F202 – Type B : courant résiduel alternatif sinusoïdal et courant résiduel continu pulsé avec ou sans superposition
de courant continu Ic (type circuit redresseur)
– APR : immunité contre les déclenchements intempestifs
Caractéristiques techniques
Types F200 F200 F200
AC A A-APR
Calibres 16 / 25 / 40 / 63 / 80 / 100 / 125 A 25 / 40 / 63 / 80 / 100 / 125 A

Sensibilités 0.01 / 0.03 / 0.1 / 0.3 / 0.5 A
Types / Forme d'onde AC A A
Nombre de pôles 2 / 4 (seulement 4 pôles pour le 125 A)
Dimensions
2P 85x69x35 mm
4P 85x69x70 mm (85x69.5x72 mm pour le 125 A)
Tension nominale d'emploi Ue 230/400 V - 240/415 V
Tenue d'isolement Ui 500 V
Tension mini d'utilisation 195 V
du circuit de test
Fréquence d'utilisation 50/60 Hz
F204 Pouvoir de coupure nominal 1000 A (1250 A pour 125 A)
résiduel I∆m = Im
Courant de court-circuit 10 000 A (Fusible de 125 A pour le 125 A)
nominal conditionnel Inc=I∆c
(Fusible gL de 100 A)
Fenêtre indicateur de position des oui
contacts
Température de fonctionnement -25...+55 °C (-25...+40 °C pour le 125 A)
admise
Température de stockage -40...+70 °C
Bornes hautes et basses pour 25/25 mm² (35/35 mm² borne simple pour In > 63 A)
câbles
Bornes hautes et basses pour 10 / 10 mm² (pas pour In ≥ 80 A)
peignes 1/2 3/4 5/6 7/8
Outil Tournevis Pozidriv N° 2
Couple de serrage 2.8 Nm (3 Nm pour In = 125 A)
Certification In up to 40 A

Dimensions mm 69.5
72 31
35 70 69
6
85 45
88 85 45
6.8
44
F204B N 1 3 5 Entrée 17.5 17.5 17.5 17.5 44 60
F200 F204B, F204 125 A
1/2 3/4 5/6 17.5 69 17.5 8.8 69 69 8.8 69

T
85 45 85 85 45 45 85 45 In=63 A
1/2 3/4 5/6 7/8 Y1 Y2 1 3 5
6.8 In=50-63 A 6.8 6.8 1/2 3/4 5/6 6.8
Y1 Y2
44 44 44 44
2 4 6
S2C-H6R, S2C-S/H6R F2C-A..., S2C-UA...
N 2 4 6 Sortie
2/1 4/3 6/5
2/1 4/3 6/5
