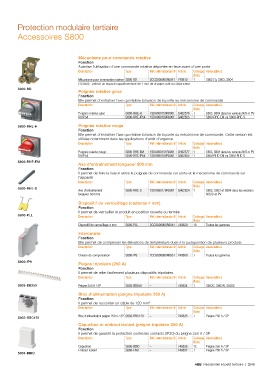

Page 145 - Catalogue Residentiel et petit Tertiaire

Protection modulaire tertiaire

Accessoires S800

Mécanisme pour commande rotative
Fonction
Autorise l'utilisation d'une commande rotative déportée en face avant d'une porte
Description Type Réf. internationale @ Article Colisage Associable à
Boîte
Mécanisme pour commande rotative S800-RD 2CCS800900R0041 749810 1 S802 (1), S803, S804
(1) S802 : prévoir un espace supplémentaire de 1 mm de chaque coté du disjoncteur.
S800-RD
Poignée rotative grise
Fonction
Elle permet d'entraîner l'axe qui réalise la liaison de la porte au mécanisme de commande
Description Type Réf. internationale @ Article Colisage Associable à
Boîte
Poignée rotative grise S800-RHE-H 1SDA060150R0001 G462576 1 S803, S804 dans les versions N/S et PV
Kit IP54 S800-RHE-IP54 1SDA060180R0001 G462625 1 S800-RHE-EM ou S800-RHE-S
S800-RHE-H Poignée rotative rouge
Fonction
Elle permet d'entraîner l'axe qui réalise la liaison de la porte au mécanisme de commande. Cette version est
utilisée notamment dans les applications d'arrêt d'urgence
Description Type Réf. internationale @ Article Colisage Associable à
Boîte
Poignée rotative rouge S800-RHE-EM 1SDA060151R0001 G462577 1 S803, S804 dans les versions N/S et PV
Kit IP54 S800-RHE-IP54 1SDA060180R0001 G462625 1 S800-RHE-EM ou S800-RHE-S
S800-RHE-EM
Axe d'entraînement longueur 500 mm
Fonction
Il permet de faire la liaison entre la poignée de commande sur porte et le mécanisme de commande sur
l'appareil
Description Type Réf. internationale @ Article Colisage Associable à
Boîte
S800-RHE-S
Axe d'entraînement S800-RHE-S 1SDA060179R0001 G462624 1 S802, S803 et S804 dans les versions
longueur 500 mm N/S/C et PV
Dispositif de verrouillage (cadenas 4 mm)
Fonction
Il permet de verrouiller le produit en position ouverte ou fermée
S800-PLL Description Type Réf. internationale @ Article Colisage Associable à
Boîte
Dispositif de verrouillage 4 mm S800-PLL 2CCS800900R0051 749820 10 Toutes les gammes
Intercalaire
Fonction
Elle permet de compenser les élévations de température dues à la juxtaposition de plusieurs produits
Description Type Réf. internationale @ Article Colisage Associable à
Boîte
Cloison de compensation S800-IP9 2CCS800900R0031 749800 1 Toutes les gammes
S800-IP9
Peigne tripolaire (250 A)
Fonction
Il permet de relier facilement plusieurs dispositifs tripolaires
Description Type Réf. internationale @ Article Colisage Associable à
Boîte
S803-BB250 Peigne 250 A / 3P S803-BB250 – 749834 1 S803C, S803N, S803S

Bloc d'alimentation (peigne tripolaire 250 A)
Fonction
Il permet de raccorder un câble de 120 mm²
Description Type Réf. internationale @ Article Colisage Associable à
Boîte
Bloc d'alimentation peigne 250 A / 3P S803-BBC120 – 749835 1 Peigne 250 A / 3P
S803-BBC120
Capuchon et embout isolant (peigne tripolaire 250 A)
Fonction
Il permet de garantir la protection contre les contacts (IP20) du peigne 250 A / 3P
Description Type Réf. internationale @ Article Colisage Associable à
Boîte
Capuchon S800-BBIC – 749836 12 Peigne 250 A / 3P
Embout isolant S800-END – 749837 1 Peigne 250 A / 3P
S803-BBIC

ABB Résidentiel et petit tertiaire | 2/49
