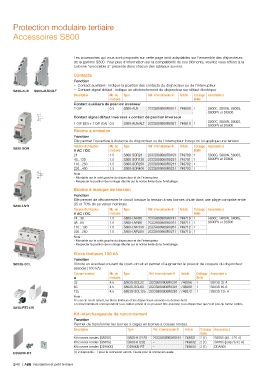

Page 144 - Catalogue Residentiel et petit Tertiaire

Protection modulaire tertiaire

Accessoires S800

Les accessoires qui vous sont proposés sur cette page sont adaptables sur l'ensemble des disjoncteurs
de la gamme S800. Pour plus d'information sur la compatibilité de ces éléments, veuillez vous référer à la
colonne "associable à" présente dans chacun des tableaux suivant.
Contacts
Fonction
– Contact auxiliaire : indique la position des contacts du disjoncteur ou de l'interrupteur
S800-AUX S800-AUX/ALT – Contact signal défaut : indique un déclenchement du disjoncteur sur défaut électrique
Description Nb. de Type Réf. internationale @ Article Colisage Associable à
modules Boîte
Contact auxiliaire de position inverseur
2 O/F 0.5 S800-AUX 2CCS800900R0011 749600 1 S800C, S800N, S800S,
S800PV et DS800
Contact signal défaut inverseur + contact de position inverseur
S800C, S800N, S800S,
1 O/F (SD) + 1 O/F (CA) 0.5 S800-AUX/ALT 2CCS800900R0021 749610 1
S800PV et DS800
Bobine à émission
Fonction
Elle permet l'ouverture à distance du disjoncteur ou de l'interrupteur lorsqu'on lui applique une tension
Tension d'utilisation Nb. de Type Réf. internationale @ Article Colisage Associable à
S800-SOR
V AC / DC modules Boîte
24 1.5 S800-SOR24 2CCS800900R0191 749700 1 S800C, S800N, S800S,
48...130 1.5 S800-SOR130 2CCS800900R0221 749701 1 S800PV et DS800
110...250 1.5 S800-SOR250 2CCS800900R0211 749702 1
220...400 1.5 S800-SOR400 2CCS800900R0231 749703 1
Nota :
- Montable sur le coté gauche du disjoncteur et de l'interrupteur
- Respecter la position de montage décrite sur la notice livrée dans l'emballage.
Bobine à manque de tension
Fonction
Elle permet de déconnecter le circuit lorsque la tension à ses bornes chute dans une plage comprise entre
35 et 70% de sa valeur nominale
S800-UVR
Tension d'utilisation Nb. de Type Réf. internationale @ Article Colisage Associable à
V AC / DC modules Boîte
24...36 1.5 S800-UVR36 2CCS800900R0241 749710 1 S800C, S800N, S800S,
48...60 1.5 S800-UVR60 2CCS800900R0251 749711 1 S800PV et DS800
110...130 1.5 S800-UVR130 2CCS800900R0261 749712 1
220...250 1.5 S800-UVR250 2CCS800900R0271 749713 1
Nota :
- Montable sur le coté gauche du disjoncteur et de l'interrupteur
- Respecter la position de montage décrite sur la notice livrée dans l'emballage.

Blocs limiteurs 100 kA
Fonction
S803S-SCL Il limite un éventuel courant de court-circuit et permet d'augmenter le pouvoir de coupure du disjoncteur
associé (100 kA)
Courant nominal Nb. de Type Réf. internationale @ Article Colisage Associable à
A modules Boîte
32 4.5 S803S-SCL32 2CCS800900R0291 748366 1 S803S 32 A
63 4.5 S803S-SCL63 2CCS800900R0301 748369 1 S803S 63 A
125 4.5 S803S-SCL125 2CCS800900R0281 748372 1 S803S 125 A
Nota :
En cas de court-circuit, les blocs limiteurs et les disjoncteurs associés se déclenchent.
Les blocs limiteurs correspondent à un calibre précis et ne peuvent être associés à un disjoncteur qui n'est pas du même calibre.
S800-RT2125
Kit interchangeable de raccordement
Fonction
Permet de transformer les bornes à cages en bornes à cosses rondes
Description Type Réf. internationale @ Article Colisage Associable à
Boîte
Kit cosses rondes (S800S) S800-RT2125 2CCS800900R0161 749831 2 (1) S800S (40...125 A)
Kit cosses rondes (S800S) S800-RT232 – 749832 2 (1) S800S (jusqu'à 32 A)
Kit cosses rondes (DDA800) DDA800-RT – 749833 2 (1) DDA800
DDA800-RT (1) 2 dispositifs : 1 pour la connexion amont, l'autre pour la connexion avale.
