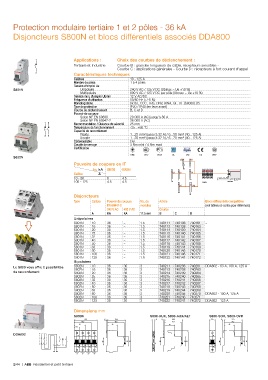

Page 140 - Catalogue Residentiel et petit Tertiaire

Protection modulaire tertiaire 1 et 2 pôles - 36 kA

Disjoncteurs S800N et blocs différentiels associés DDA800

Applications : Choix des courbes de déclenchement :
Tertiaire et Industrie Courbe B : grandes longueurs de câble, récepteurs sensibles -
Courbe C : applications générales - Courbe D : récepteurs à fort courant d'appel
Caractéristiques techniques
Calibres 10...125 A
Nombre de pôles 1 à 4 pôles
Tension d'emploi Ue
S801N Unipolaire 240 V AC / 125 V DC (Ubmax = Ue +10 %)
Multipolaire 690 V AC / 125 V DC par pôle (Ubmax = Ue +10 %)
Tension mini. d'emploi Ubmin 12 V AC/DC
Fréquence d'utilisation 50/60 Hz (+/-5 %)
Homologations GOST, CCC, LRS, DNV, RINA, GL, UL (S800U) (2)
Type de protection IP20 / IP40 (en face avant)
Courbe de déclenchement B, C et D
Pouvoir de coupure
Selon NF EN 60898 20 000 A (AC) jusqu'à 80 A
Selon NF EN 60947-2 36 000 A (AC)
Recommandation / Distance de sécurité 25 mm
Température de fonctionnement -25...+60 °C
Capacité de raccordement
Rigide 1...25 mm² (jusqu'à 32 A) / 6...50 mm² (40...125 A)
Souple 1...35 mm² (jusqu'à 32 A) / 6...70 mm² (40...125 A)
Cadenassable Oui
Couple de serrage 3 Nm mini / 4 Nm maxi
Certification
Rina CCC GOST GL LRS CE DNV
S802N
2/3 2
Pouvoirs de coupure en IT
H ou H
Icu kA S800S S800N S/H
Calibre A 3 2 3
10 - 80 6 4.5 H H S/H
100 - 125 4.5 4.5 ou S/H S800N DDA 800
3 1/2
S/H ST ou
Disjoncteurs UR
Type Calibre Pouvoir de coupure Nb. de Article Blocs différentiels compatibles
EN 60947-2 modules (voir tableau ci-contre pour références)
240 V AC 400 V AC Courbe
A KA KA 17.5 mm B C D
Unipolaires
S801N 10 36 – 1.5 740111 740136 740161 –
S801N 16 36 – 1.5 740113 740138 740163
S801N 20 36 – 1.5 740114 740139 740164
S801N 25 36 – 1.5 740115 740140 740165
S801N 32 36 – 1.5 740116 740141 740166
S801N 40 36 – 1.5 740117 740142 740167
S801N 50 36 – 1.5 740118 740143 740168
S801N 63 36 – 1.5 740119 740144 740169
S801N 80 36 – 1.5 740120 740145 740170
S801N 100 36 – 1.5 740121 740146 740171
S801N 125 36 – 1.5 740122 740147 740172
Bipolaires
Le S800 vous offre 2 possibilités S802N 10 36 36 3 3 740211 740236 740261 DDA802 - 63 A, 100 A, 125 A
740263
36
36
740213
16
740238
S802N
de raccordement S802N 20 36 36 3 740214 740239 740264
S802N 25 36 36 3 740215 740240 740265
S802N 32 36 36 3 740216 740241 740266
S802N 40 36 36 3 740217 740242 740267
S802N 50 36 36 3 740218 740243 740268
S802N 63 36 36 3 740219 740244 740269
S802N 80 36 36 3 740220 740245 740270 DDA802 - 100 A, 125 A
S802N 100 36 36 3 740221 740246 740271
S802N 125 36 36 3 740222 740247 740272 DDA802 - 125 A
Dimensions mm
S800N S800-AUX, S800-AUX/ALT S800-SOR, S800-OVR
106 6 82.5 9 6 82.5 26.5 6 82.5
79.5 76.5 76.5 76.5
53 46 46 46
26.5
DDA802 1 3
T
35 45 95 35 45 95 35 45 95
2 4
2/1 4/3
1P 2P 3P 4P
1 3 5
2/44 | ABB Résidentiel et petit tertiaire
2 4 6
2/1 4/3 6/5
1 3 5 7
2 4 6 8
2/1 4/3 6/5 8/7
