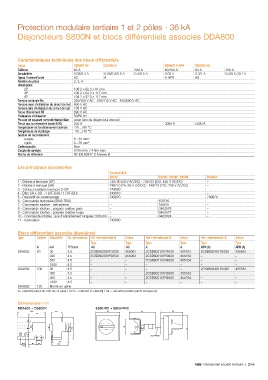

P. 141

Protection modulaire tertiaire 1 et 2 pôles - 36 kA

         Disjoncteurs S800N et blocs différentiels associés DDA800





         Caractéristiques techniques des blocs différentiels
         Types                    DDA800 AC    DDA800 A                   DDA800 A-APR  DDA800 AS
         Calibres                 63 A                       100 A        63/100 A      63 A         100 A
         Sensibilités             0.03/0.3 A   0.03/0.3/0.5 A  0.3/0.5 A  0.03 A        0.3/1 A      0.3/0.5 (1)/1 A
         Types / forme d'onde     AC           A                          A-APR         AS
         Nombre de pôles          2, 3, 4
         Dimensions
            2P                    108.2 x 82.3 x 81 mm
            3P                    108.2 x 82.3 x 117 mm
            4P                    108.2 x 82.3 x 117 mm
         Tension nominale Ue      230/400 V AC - 240/415 V AC - 400/690 V AC
         Tension maxi d'utilisation du circuit de test 690 V AC
         Tension mini d'utilisation du circuit de test  195 V AC
         Tenue d'isolement UI     690 V AC
         Fréquence d'utilisation  50/60 Hz
         Pouvoir de coupure nominal résiduel I∆m  selon I∆m du disjoncteur associé
         Tenue aux surintensités (onde 8/20)  250 A                       3000 A        5000 A
         Température de fonctionnement admise  -25...+60 °C
         Température de stockage  -40...+70 °C
         Section de raccordement
            souple                6...50 mm²
            rigide                6...70 mm²
         Cadenassable             Non
         Couple de serrage        3 Nm min. / 4 Nm max.
         Norme de référence       NF EN 60947-2 Annexe B


         Les principaux accessoires
                                                  Compatibilité
                                                  S801N                S802N - S803N - S804N  DDA800
         1 - Bobine à émission (ST)               749700 (24 V AC/DC) - 749703 (220..440 V AC/DC)   –
         2 - Bobine à manque (UR)                 749710 (24..36 V AC/DC) - 749713 (220..250 V AC/DC)   –
         3 - Contact auxiliaire inverseur 2 O/F   749600                                     –
         4 - Bloc CA + SD - 1 O/F (CA) / 1 O/F (SD)  749610                                  –
         5 - Dispositif de cadenassage            749820                                     749820
         6 - Commande motorisée (S800-RSU)        –                    459746                –
         7 - Commande rotative : mécanisme        –                    749810                –
         8 - Commande rotative : poignée rotative grise  –             G462576               –
         9 - Commande rotative : poignée rotative rouge  –             G462577               –
         10 - Commande rotative : axe d'entraînement longueur 500 mm –  G462624              –
         11 - Intercalaire                        749800


         Blocs différentiels associés (bipolaires)
         Type    Calibre  Sensibilité  Nb. de modules Réf. internationale @  Article  Réf. internationale @  Article  Réf. internationale @  Article
                                         Type            Type     Type           Type     Type            Type
                 A     mA      17.5 mm    AC              AC      A              A        APR (A)         APR (A)
         DDA802  63    30      4.5       2CSB802001R1630  455061  2CSB802101R1630  455161  2CSB802401R1630  455561
                       300     4.5       2CSB802001R3630  455063  2CSB802101R3630  455163  –              –
                       500     4.5       –               –        2CSB802101R4630  455164  –              –
                       1000    4.5       –               –        –              –        –               –
         DDA802  100   30      4.5       –               –        –              –        2CSB802401R1000  455581
                       300     4.5       –               –        2CSB802101R3000  455183  –              –
                       500     4.5       –               –        2CSB802101R4000  455184  –              –
                       1000    4.5       –               –        –              –        –               –
         DDA802  125   Monté en usine
         S= sélectif (retard de 100 ms et plus) / APR = renforcé (≠ sélectif) / AE = sécurité positive (arrêt d'urgence)

         Dimensions mm
         DDA802 + DS802N                    S800-RD + S800-RHE
              133.5       51.7                   76             81           67
                 81

                                 108.2                                              76
                       35       45                      48
                                                                    max. 500mm
                           76.3
           26.5  40  22    82.3
           13.5
