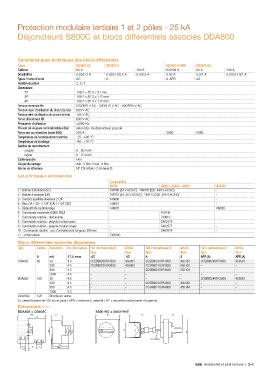

Protection modulaire tertiaire 1 et 2 pôles - 25 kA

Disjoncteurs S800C et blocs différentiels associés DDA800

Caractéristiques techniques des blocs différentiels
Types DDA800 AC DDA800 A DDA800 A-APR DDA800 AS
Calibres 63 A 100 A 63/100 A 63 A 100 A
Sensibilités 0.03/0.3 A 0.03/0.3/0.5 A 0.3/0.5 A 0.03 A 0.3/1 A 0.3/0.5 (1)/1 A
Types / forme d'onde AC A A-APR AS
Nombre de pôles 2, 3, 4
Dimensions
2P 108.2 x 82.3 x 81 mm
3P 108.2 x 82.3 x 117 mm
4P 108.2 x 82.3 x 117 mm
Tension nominale Ue 230/400 V AC - 240/415 V AC - 400/690 V AC
Tension maxi d'utilisation du circuit de test 690 V AC
Tension mini d'utilisation du circuit de test 195 V AC
Tenue d'isolement UI 690 V AC
Fréquence d'utilisation 50/60 Hz
Pouvoir de coupure nominal résiduel I∆m selon I∆m du disjoncteur associé
Tenue aux surintensités (onde 8/20) 250 A 3000 5000
Température de fonctionnement admise -25...+60 °C
Température de stockage -40...+70 °C
Section de raccordement
souple 6...50 mm²
rigide 6...70 mm²
Cadenassable Non
Couple de serrage min. 3 Nm / max. 4 Nm
Norme de référence NF EN 60947-2 Annexe B
Les principaux accessoires
Compatibilité
S801C S802C - S803C - S804C DDA800
1 - Bobine à émission (ST) 749700 (24 V AC/DC) - 749703 (220..440 V AC/DC) –
2 - Bobine à manque (UR) 749710 (24..36 V AC/DC) - 749713 (220..250 V AC/DC) –
3 - Contact auxiliaire inverseur 2 O/F 749600 –
4 - Bloc CA + SD - 1 O/F (CA) / 1 O/F (SD) 749610 –
5 - Dispositif de cadenassage 749820 749820
6 - Commande motorisée (S800-RSU) – 459746 –
7 - Commande rotative : mécanisme – 749810 –
8 - Commande rotative : poignée rotative grise – G462576 –
9 - Commande rotative : poignée rotative rouge – G462577 –
10 - Commande rotative : axe d'entraînement longueur 500 mm – G462624 –
11 - Intercalaire 749800
Blocs différentiels associés (bipolaires)
Type Calibre Sensibilité Nb. de modules Réf. internationale @ Article Réf. internationale @ Article Réf. internationale @ Article
Type Type Type Type Type Type
A mA 17.5 mm AC AC A A APR (A) APR (A)
DDA802 63 30 4.5 2CSB802001R1630 455061 2CSB802101R1630 455161 2CSB802401R1630 455561
300 4.5 2CSB802001R3630 455063 2CSB802101R3630 455163 – –
500 4.5 – – 2CSB802101R4630 455164 – –
1000 4.5 – – – – – –
DDA802 100 30 4.5 – – – – 2CSB802401R1000 455581
300 4.5 – – 2CSB802101R3000 455183 – –
500 4.5 – – 2CSB802101R4000 455184 – –
1000 4.5 – – – – – –
DDA802 125 Monté en usine
S= sélectif (retard de 100 ms et plus) / APR = renforcé (≠ sélectif) / AE = sécurité positive (arrêt d'urgence).
Dimensions mm
DDA802 + DS802C S800-RD + S800-RHE
133.5 51.7 76 81 67
81

35 45 48
108.2 76
max. 500mm
76.3
26.5 40 22 82.3
13.5
