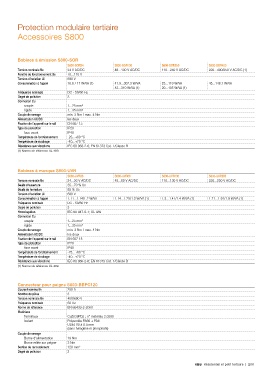

Protection modulaire tertiaire

Accessoires S800

Bobines à émission S800-SOR
S800-SOR24 S800-SOR130 S800-SOR250 S800-SOR400
Tension nominale Ue 24 V AC/DC 48...130 V AC/DC 110...250 V AC/DC 220...400/250 V AC/DC (1)
Fenêtre de fonctionnement Ue 70...110 V
Tension d'isolation Ui 690 V
Consommation à l'appel 16.6 / 17 W/VA (1) 41.9...307.3 W/VA 23...119 W/VA 45...148.1 W/VA
42...310 W/VA (1) 20...105 W/VA (1)
Fréquence nominale DC - 50/60 Hz
Degré de pollution 3
Connexion Cu
souple 1...25 mm²
rigide 1...35 mm²
Couple de serrage min. 3 Nm / max. 4 Nm
Alimentation AC/DC les deux
Fixation de l'appareil sur le rail EN 607 15
Type de protection IP20
face avant IP40
Température de fonctionnement -25...+60 °C
Température de stockage -40...+70 °C
Résistance aux vibrations IEC 60 068-2-6; EN 61373 Cat. 1/Classe B
(1) Norme de référence UL 489.

Bobines à manque S800-UVR
S800-UVR36 S800-UVR60 S800-UVR130 S800-UVR250
Tension nominale Ue 24...36 V AC/DC 48...60 V AC/DC 110...130 V AC/DC 220...250 V AC/DC
Seuils d'ouverture 35...70 % Ue
Seuils de fermeture 85 % Ue
Tension d'isolation Ui 690 V
Consommation à l'appel 1.11...1.14/1.2 W/VA 1.14...1.25/1.3 W/VA (1) 1.3...1.41/1.4 W/VA (1) 1.71...1.91/1.9 W/VA (1)
Fréquence nominale DC - 50/60 Hz
Degré de pollution 3
Homologation IEC 60 947-5-1; UL 489
Connexion Cu
souple 1...25 mm²
rigide 1...35 mm²
Couple de serrage min. 3 Nm / max. 4 Nm
Alimentation AC/DC les deux
Fixation de l'appareil sur le rail EN 607 15
Type de protection IP20
face avant IP40
Température de fonctionnement -25...+60 °C
Température de stockage -40...+70 °C
Résistance aux vibrations IEC 60 068-2-6; EN 61373 Cat. 1/Classe B
(1) Norme de référence UL 489.

Connecteur pour peigne S803-BBPC120
Courant nominal In 250 A
Nombre de pôles 3
Tension nominale Ue 400/690 V
Fréquence nominale 50 Hz
Norme de référence EN 60439-2-2000
Matériaux
Terminaux CuZn39Pb2 ; n° matériau 2.0380
Isolant Polyamide PA66 + PA6
UL94 V0 à 0.4 mm
(sans halogène ni phosphate)
Couple de serrage
Borne d'alimentation 19 Nm
Borne reliée sur peigne 3 Nm
Section de raccordement 120 mm²
Degré de pollution 2
