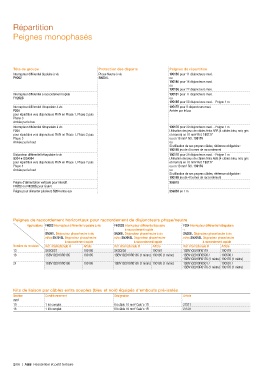

Page 182 - Catalogue Residentiel et petit Tertiaire

Répartition

Peignes monophasés

Tête de groupe Protection des départs Peignes de répartition
Interrupteur différentiel bipolaire à vis Phase Neutre à vis 190160 pour 11 disjoncteurs maxi.
FH202 SN201L ou
190185 pour 16 disjoncteurs maxi.
ou
190186 pour 22 disjoncteurs maxi.
Interrupteur différentiel à raccordement rapide 190161 pour 11 disjoncteurs maxi.
FH202S ou
190165 pour 56 disjoncteurs maxi. - Peigne 1 m
Interrupteur différentiel tétrapolaire à vis 190179 pour 9 disjoncteurs maxi.
F204 Arrivée par le bas
pour répartition vers disjoncteurs Ph/N en Phase 1, Phase 2 puis
Phase 3
Arrivée par le bas
Interrupteur différentiel tétrapolaire à vis 190176 pour 29 disjoncteurs maxi. - Peigne 1 m
F204 Utilisation des jeux de câbles tétra ABB (4 câbles bleu, noir, gris
pour répartition vers disjoncteurs Ph/N en Phase 1, Phase 2 puis et marron) en 10 mm² Réf. 190177
Phase 3 ou en 16 mm² Réf. 190178
Arrivée par le haut ou
Si utilisation de ses propres câbles, référence obligatoire :
190168 jeu de 4 bornes de raccordement
Disjoncteur différentiel tétrapolaire à vis 190176 pour 29 disjoncteurs maxi. - Peigne 1 m
S204 + DDA204 Utilisation des jeux de câbles tétra ABB (4 câbles bleu, noir, gris
pour répartition vers disjoncteurs Ph/N en Phase 1, Phase 2 puis et marron) en 10 mm² Réf. 190177
Phase 4 ou en 16 mm² Réf. 190178
Arrivée par le haut ou
Si utilisation de ses propres câbles, référence obligatoire :
190168 jeu de 4 bornes de raccordement
Peigne d'alimentation verticale pour interdif. 359879
FH202 ou FH202S pour Gale'o
Peigne pour alimenter plusieurs S204 entre eux 359863 en 1 m

Peignes de raccordement horizontaux pour raccordement de disjoncteurs phase/neutre
Applications FH202 Interrupteur différentiel bipolaire à vis FH202S Interrupteur différentiel bipolaire F204 Interrupteur différentiel tétrapolaire
+ à raccordement rapide +
SN201L Disjoncteur phase/neutre à vis SN201L Disjoncteur phase/neutre à vis SN201L Disjoncteur phase/neutre à vis
et/ou SN201SL Disjoncteur phase/neutre et/ou SN201SL Disjoncteur phase/neutre et/ou SN201SL Disjoncteur phase/neutre
à raccordement rapide à raccordement rapide à raccordement rapide
Nombre de modules Réf. internationale @ Article Réf. internationale @ Article Réf. internationale @ Article
13 SKS0257 190160 SKS0258 190161 1SBV102019R0179 190179
18 1SBV102019R0185 190185 1SBV102019R0165 (1 mètre) 190165 (1 mètre) 1SBV102019R0500 / 190500 /
1SBV102019R0176 (1 mètre) 190176 (1 mètre)
24 1SBV102019R0186 190186 1SBV102019R0165 (1 mètre) 190165 (1 mètre) 1SBV102019R0501 / 190501 /
1SBV102019R0176 (1 mètre) 190176 (1 mètre)

Kits de liaison par câbles extra souples (bleu et noir) équipés d'embouts pré-isolés
Section Conditionnement Désignation Article
mm²
10 1 kit complet Kit câble 10 mm² Gale'o 1R 27511
16 1 kit complet Kit câble 16 mm² Gale'o 1R 27531
