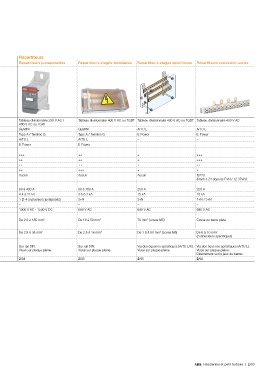

P. 179
Peignes de répartitions Répartiteurs
Peignes monophasés Peignes simples Peignes équilibrés Répartiteurs juxtaposables Répartiteurs étagés modulaires Répartiteurs étagés spécifiques Répartiteurs connexion rapide
Utilisations principales Tarif Bleu monophasé Tarif Bleu triphasé Tarif Bleu triphasé Tableau divisionnaire 230 V AC / Tableau divisionnaire 400 V AC ou TGBT Tableau divisionnaire 400 V AC ou TGBT Tableau divisionnaire 400 V AC
ou coffret divisionnaire 230 V AC ou coffret divisionnaire 400 V AC ou coffret divisionnaire 400 V AC 400 V AC ou TGBT
Coffrets préconisés Europa Europa Europa GEMINI GEMINI ArTU L ArTU L
Gale'o GEMINI GEMINI Type A / Twinline G Type A / Twinline G E-Power E-Power
Alpha2 Type A / Twinline G Type A / Twinline G ArTU L ArTU L – –
UK500 ArTU L ArTU L E-Power E-Power – –
Avantages clients
Praticité ++ ++ ++ +++ ++ + +++
Gain de temps +++ +++ +++ ++ ++ + +++
Optimisation de l'espace ++ ++ ++ ++ ++ + ++
Coût +++ +++ +++ ++ +++ + +
Indice de service Aucun Aucun Aucun Aucun Aucun Aucun IS223
(limité à 24 départs P+N / 12 3P+N)
Caractéristiques techniques
Courant assigné d'emploi 63 A 63 A 63 A 80 à 400 A 80 à 160 A 250 A 250 A
Icw (1 s) 25 kA 25 kA 25 kA 4.4 à 21 kA 3 à 6.2 kA 15 kA 10 kA
Nombre de pôles 1 + N 1 à 4 1+N / 1 à 4 1 (2-4 si plusieurs juxtaposés) 3+N 3+N 1+N / 3+N
Tension d'isolement Ui 600 V AC 600 V AC 600 V AC – – – –
Tension de fonctionnement Ue 230 V AC 400 V AC - 1500 V DC 400 V AC - 1500 V DC 1000 V AC - 1500 V DC 690 V AC 690 V AC 690 V AC
Raccordement
Raccordement amont maxi. Jusqu'à 25 mm² avec bornes – – De 2.5 à 185 mm² De 16 à 50 mm² 70 mm² (cosse M5) Cosse ou barre plate
de raccordement.
Directement sur l'appareillage.
Raccordement aval Jusqu'à 16 mm² directement sur – – De 2.5 à 35 mm² De 2.5 à 16 mm² De 1.5 à 50 mm² (cosse M5) De 6 à 10 mm²
l'appareillage. (connecteurs spécifiques)
Installation
Fixation Directement sur l'appareillage Pro M Directement sur l'appareillage Pro M Directement sur l'appareillage Pro M Sur rail DIN. Sur rail DIN. Via des équerres spécifiques (ArTU L/K). Via des équerres spécifiques (ArTU L).
compact. compact. compact. Vissé sur plaque pleine. Vissé sur plaque pleine. Vissé sur plaque pleine. Vissé sur plaque pleine.
Directement sur le jeux de barres.
Page 2/84 2/88 2/90 2/94 2/95 2/95 2/96
ABB Résidentiel et petit tertiaire | 2/83
