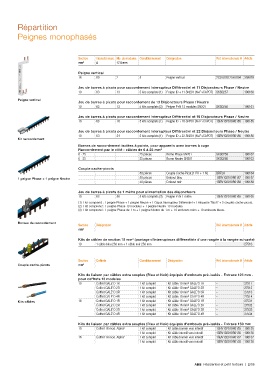

Page 181 - Catalogue Residentiel et petit Tertiaire

Répartition

Peignes monophasés

Section Intensité maxi. Nb. de modules Conditionnement Désignation Réf. internationale @ Article
mm² A 17.5 mm

Peigne vertical
16 80 2 5 Peigne vertical 2CDL020125R1004 359879

Jeu de barres à picots pour raccordement Interrupteur Différentiel et 11 Disjoncteurs Phase / Neutre
10 63 13 5 kits complets (1) Peigne ID + 11 SN201 (N+P+CAPOT) SKS0257 190160
Peigne vertical
Jeu de barres à picots pour raccordement de 13 Disjoncteurs Phase / Neutre
10 63 13 5 kits complets (2) Peigne P+N 13 modules SN201 SKS0258 190161

Jeu de barres à picots pour raccordement Interrupteur Différentiel et 16 Disjoncteurs Phase / Neutre
10 63 18 5 kits complets (1) Peigne ID + 16 SN201 (N+P+CAPOT) 1SBV102019R0185 190185

Jeu de barres à picots pour raccordement Interrupteur Différentiel et 22 Disjoncteurs Phase / Neutre
10 63 24 5 kits complets (1) Peigne ID + 22 SN201 (N+P+CAPOT) 1SBV102019R0186 190186
Kit raccordement
Bornes de raccordement isolées à pointe, pour appareils avec bornes à cage
Raccordement par le côté - câbles de 6 à 25 mm²
6 - 25 25 pièces Borne Phase SN201 SKS0259 190162
6 - 25 25 pièces Borne Neutre SN201 SKS0260 190163

Couple cache-picots
50 pièces Couple Cache-Picot (1 PH + 1 N) BRF2A 190164
1 peigne Phase + 1 peigne Neutre 50 pièces Embout bleu 1SBV102019R0187 190187
50 pièces Embout noir 1SBV102019R0188 190188

Jeu de barres à picots de 1 mètre pour alimentation des disjoncteurs
10 63 56 5 kits complets (3) Peigne P+N 1 mètre 1SBV102019R0165 190165
(1) 1 kit comprend : 1 peigne Phase + 1 peigne Neutre + 1 Capot Interrupteur Différentiel + 1 étiquette "flash" + 3 couples cache-picots.
(2) 1 kit comprend : 1 peigne Phase 13 modules + 1 peigne Neutre 13 modules.
(3) 1 kit comprend : 1 peigne Phase de 1 m + 1 peigne Neutre de 1 m + 10 embouts noirs + 10 embouts bleus.

Bornes de raccordement
Section Désignation Réf. internationale @ Article
mm²

Kits de câbles de section 10 mm² (pontage d'interrupteurs différentiels d'une rangée à la rangée suivante)
10 1 câble bleu 250 mm + 1 câble noir 250 mm – 27516

Section Coffrets Conditionnement Désignation Réf. internationale @ Article
Couple cache-picots mm²

Kits de liaison par câbles extra souples (Bleu et Noir) équipés d'embouts pré-isolés - Entraxe 125 mm -
pour coffrets 13 modules
10 Coffret GALE'O 1R 1 kit complet Kit câble 10 mm² GALE'O 1R – 27511
Coffret GALE'O 2R 1 kit complet Kit câble 10 mm² GALE'O 2R – 27512
Coffret GALE'O 3R 1 kit complet Kit câble 10 mm² GALE'O 3R – 27513
Coffret GALE'O 4R 1 kit complet Kit câble 10 mm² GALE'O 4R – 27514
Kits câbles 16 Coffret GALE'O 1R 1 kit complet Kit câble 16 mm² GALE'O 1R – 27531
Coffret GALE'O 2R 1 kit complet Kit câble 16 mm² GALE'O 2R – 27532
Coffret GALE'O 3R 1 kit complet Kit câble 16 mm² GALE'O 3R – 27533
Coffret GALE'O 4R 1 kit complet Kit câble 16 mm² GALE'O 4R – 27534

Kits de liaison par câbles extra souples (Bleu et Noir) équipés d'embouts pré-isolés - Entraxe 150 mm
10 Coffret 18 mod. Alpha² 1 kit complet Kit câble bornier vers interdif 1SBV102019R0135 190135
1 kit complet Kit câble interdif vers interdif 1SBV102019R0136 190136
16 Coffret 18 mod. Alpha² 1 kit complet Kit câble bornier vers interdif 1SBV102019R0137 190137
1 kit complet Kit câble interdif vers interdif 1SBV102019R0138 190138

ABB Résidentiel et petit tertiaire | 2/85
