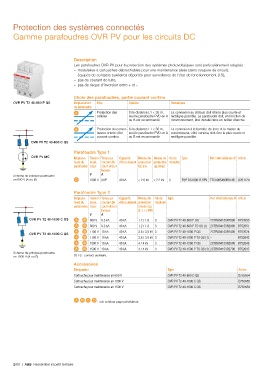

Page 176 - Catalogue Residentiel et petit Tertiaire

Protection des systèmes connectés

Gamme parafoudres OVR PV pour les circuits DC

Description
Les parafoudres OVR PV pour la protection des systèmes photovoltaïques sont particulièrement adaptés :
– modulaires à cartouches débrochables pour une maintenance aisée (sans coupure de circuit),
– équipés de contacts auxiliaires déportés pour surveillance de l'état de fonctionnement (TS),
– pas de courant de fuite,
– pas de risque d'inversion entre + et -.

Choix des parafoudres, partie courant continu
OVR PV T2 40-600 P QS Emplacement Rôle Options Remarques
du parafoudre
A Protection des Si la distance L1 < 30 m, La connexion au châssis doit être la plus courte et
cellules seul le parafoudre PVD en A rectiligne possible. Le parafoudre doit, en fonction de
ou B est recommandé l'environnement, être installé dans un boîtier étanche.
B Protection du conver- Si la distance L1 < 30 m, La connexion à la barrette de terre et la masse du
tisseur entrée côté seul le parafoudre PVD en A convertisseur, côté continu, doit être la plus courte et
courant continu ou B est recommandé rectiligne possible.
OVR PV T2 40-600 C QS

Parafoudre Type 1
OVR PV MC Emplace- Tension Tenue au Capacité Niveau de Niveau de Nb de Type Réf. internationale @ Article
ment du maxi. courant de d'écoulement protection protection modules
parafoudre Ucpv court-circuit Up (In) Up (Iimp)
Iscwpv
Schéma de principe parafoudre V A
en 600 V (A ou B) D 1000 V SAP 40 kA < 2.6 kV < 2.2 kV 3 ESP DC100012.5PV 7TCA085460R0146 Q201124

Parafoudre Type 2
Emplace- Tension Tenue au Capacité Niveau de Nb de Type Réf. internationale @ Article
ment du maxi. courant de d'écoulement protection modules
parafoudre Ucpv court-circuit tension Up
Iscwpv (L-L / L-PE)
V A
OVR PV T2 40-1000 C QS A B 600 V 0.3 kA 40 kA 1.2 / 1.8 3 OVR PV T2 40-600 P QS 2CTB804153R2800 B752650
A B 600 V 0.3 kA 40 kA 1.2 / 1.8 3 OVR PV T2 40-600 P TS QS (1) 2CTB804153R2900 B752651
A B 1100 V 10 kA 40 kA 3.8 / 3.8 kV 3 OVR PV T2 40-1000 P QS 2CTB804153R2400 B752624
OVR PV T2 40-1000 C QS
A B 1100 V 10 kA 40 kA 3.8 / 3.8 kV 3 OVR PV T2 40-1000 P TS QS (1) – B752643
A B 1500 V 10 kA 40 kA 4 / 4 kV 3 OVR PV T2 40-1500 P QS 2CTB804153R2600 B752646
A B 1500 V 10 kA 40 kA 4 / 4 kV 3 OVR PV T2 40-1500 P TS QS (1) 2CTB804153R2700 B752647
Schéma de principe parafoudre
en 1000 V (A ou B) (1) TS : contact auxiliaire.
Accessoires
Désignation Type Article
Cartouche pour maintenance en 600 V OVR PV T2 40-600 C QS B752654
Cartouche pour maintenance en 1000 V OVR PV T2 40-1000 C QS B752655
Cartouche pour maintenance en 1500 V OVR PV T2 40-1500 C QS B752659

A B C D : voir schéma page précédente
