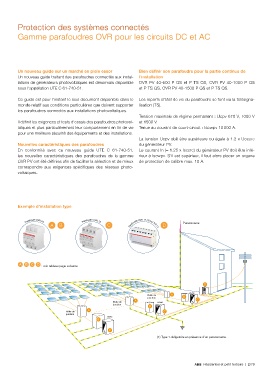

Page 175 - Catalogue Residentiel et petit Tertiaire

Protection des systèmes connectés

Gamme parafoudres OVR pour les circuits DC et AC

Un nouveau guide sur un marché en plein essor Bien définir son parafoudre pour la partie continue de
Un nouveau guide traitant des parafoudres connectés aux instal- l'installation
lations de générateurs photovoltaïques est désormais disponible OVR PV 40-600 P QS et P TS QS, OVR PV 40-1000 P QS
sous l'appellation UTE C 61-740-51. et P TS QS, OVR PV 40-1500 P QS et P TS QS.

Ce guide est pour l'instant le seul document disponible dans le Les reports d'état de vie du parafoudre se font via la télésigna-
monde relatif aux conditions particulières que doivent supporter lisation (TS).
les parafoudres connectés aux installations photovoltaïques.
Tension maximale de régime permanent : Ucpv 670 V, 1000 V
Il définit les exigences et tests d'essais des parafoudres photovol- et 1500 V.
taïques et plus particulièrement leur comportement en fin de vie Tenue au courant de court-circuit : Iscwpv 10 000 A.
pour une meilleure sécurité des équipements et des installations.
La tension Ucpv doit être supérieure ou égale à 1.2 x Uocstc
Nouvelles caractéristiques des parafoudres du générateur PV.
En conformité avec ce nouveau guide UTE C 61-740-51, Le courant In (= 1.25 x Iscstc) du générateur PV doit être infé-
les nouvelles caractéristiques des parafoudres de la gamme rieur à Iscwpv. S'il est supérieur, il faut alors placer un organe
OVR PV ont été définies afin de faciliter la sélection et de mieux de protection de calibre max. 10 A.
correspondre aux exigences spécifiques des réseaux photo-
voltaïques.

Exemple d'installation type

Parafoudre OVR PV Parafoudre OVR T2 Paratonnerre
A B C D
Parafoudre OVR T1 (1) ou OVR T2

A B C D : voir tableau page suivante

D

Boîte de A DC/AC
jonction B
A C
Boîte de DC/AC
jonction
B
A
Boîte de C
jonction
DC/AC
B
C
(1) Type 1 obligatoire en présence d'un paratonnerre.
