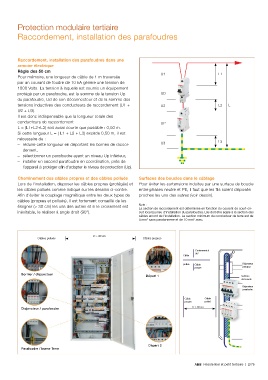

Page 171 - Catalogue Residentiel et petit Tertiaire

Protection modulaire tertiaire

Raccordement, installation des parafoudres

Raccordement, installation des parafoudres dans une
armoire électrique
Règle des 50 cm
Pour mémoire, une longueur de câble de 1 m traversée U1 L1
par un courant de foudre de 10 kA génère une tension de
1000 Volts. La tension à laquelle est soumis un équipement
protégé par un parafoudre, est la somme de la tension Up UD
du parafoudre, Ud de son déconnecteur et de la somme des
tensions inductives des conducteurs de raccordement (U1 + U2 L2 L
U2 + U3).
Il est donc indispensable que la longueur totale des
conducteurs de raccordement UP
L = (L1+L2+L3) soit aussi courte que possible : 0,50 m.
Si cette longueur L = ( L1 + L2 + L3) excède 0,50 m, il est
nécessaire de : L3
– réduire cette longueur en déportant les bornes de raccor- U3
dement,
– sélectionner un parafoudre ayant un niveau Up inférieur,
– installer un second parafoudre en coordination, près de
l’appareil à protéger afin d’adapter le niveau de protection (Up).

Cheminement des câbles propres et des câbles pollués Surfaces des boucles dans le câblage
Lors de l’installation, disposer les câbles propres (protégés) et Pour éviter les surtensions induites par une surface de boucle
les câbles pollués comme indiqué sur les dessins ci-contre. entre phases neutre et PE, il faut que les fils soient disposés
Afin d’éviter le couplage magnétique entre les deux types de proches les uns des autres (voir dessin).
câbles (propres et pollués), il est fortement conseillé de les
éloigner (> 30 cm) les uns des autres et si le croisement est Note :
La section de raccordement est déterminée en fonction du courant de court-cir-
inévitable, le réaliser à angle droit (90°). cuit local (au lieu d’installation du parafoudre). Elle doit être égale à la section des
câbles amont de l’installation. La section minimum du conducteur de terre est de
4 mm² sans paratonnerre et de 10 mm² avec.

D > 30 cm
Câbles pollués Câbles propres

Croisement à
90°
Câble
pollué Câble Disjoncteur
propre principal
Bornier / disjoncteur
Départ 1 Surface
de boucle
Disjoncteur
parafoudre
Câble Câble
propre pollué
Disjoncteur / parafoudre D > 30 cm

Départ 2
Parafoudre / borne Terre
