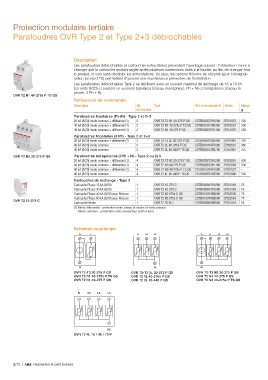

Protection modulaire tertiaire

Parafoudres OVR Type 2 et Type 2+3 débrochables

Description
Les parafoudres débrochables (à cartouches extractibles) présentent l’avantage suivant : l’utilisateur n’aura à
changer que la cartouche endommagée après plusieurs surtensions dues à la foudre, au lieu de changer tout
le produit, et cela sans décâbler les alimentations. De plus, les options Réserve de sécurité (s) et Télésignali-
sation (contact TS) permettent d’assurer une maintenance préventive de l’installation.
Les parafoudres débrochables Type 2 se déclinent avec un courant maximal de décharge de 15 à 70 kA
(en onde 8/20) et existent en versions bipolaires (réseau monophasé, Ph + N) et tétrapolaires (réseau tri-
phasé, 3 Ph + N).
OVR T2 N1 40-275s P TS QS
Références de commande
Description Nb. Type Réf. internationale @ Article Masse
de modules g
Parafoudres bipolaires (Ph+N) - Type 2 et 2+3
20 kA (8/20) mode commun + différentiel (1) 2 OVR T2-T3 N1 20-275 P QS 2CTB803872R1200 B751973 250
40 kA (8/20) mode commun + différentiel (1) 2 OVR T2 N1 40-275s P TS QS 2CTB815704R0400 B752524 300
40 kA (8/20) mode commun + différentiel (1) 2 OVR T2 N1 40-275 P QS 2CTB803872R1100 B751975 250
Parafoudres tripolaires (3 Ph) - Type 2 et 2+3
20 kA (8/20) mode commun + différentiel (1) 3 OVR T2-T3 3L 20-275 P QS 2CTB803873R3400 B751981 375
40 kA (8/20) mode commun 3 OVR T2 3L 40-275s P QS 2CTB815704R1800 B752531 450
40 kA (8/20) mode commun 3 OVR T2 3L 40-440 P TS QS 2CTB803873R2700 B751987 375
OVR T2 N3 20-275 P QS Parafoudres tétrapolaires (3Ph + N) - Type 2 ou 2+3
20 kA (8/20) mode commun + différentiel (1) 4 OVR T2-T3 N3 20-275 P QS 2CTB803873R1200 B752001 500
40 kA (8/20) mode commun + différentiel (1) 4 OVR T2 N3 40-275 P QS 2CTB803873R1100 B752003 500
40 kA (8/20) mode commun + différentiel (1) 4 OVR T2 N3 40-275s P TS QS 2CTB815704R1000 B752527 –
40 kA (8/20) mode commun 4 OVR T2 4L 40-440 P TS QS 2CTB803873R5300 B751990 500
Cartouches de rechange - Type 2
Cartouche Phase 15 kA (8/20) 1 OVR T2 15-275 C 2CTB803854R1200 B751316 55
Cartouche Phase 40 kA (8/20) 1 OVR T2 40-275 C 2CTB803854R1000 B751318 55
Cartouche Phase 40 kA (8/20) avec Réserve 1 OVR T2 40-275s C QS 2CTB815704R2600 B752535 75
Cartouche Phase 80 kA (8/20) avec Réserve 1 OVR T2 80-275s C QS 2CTB815708R2600 B752554 75
OVR T2 15-275 C
Cartouche Neutre 1 OVR T2 70 N C 2CTB803854R0000 B751324 55
(1) Mode différentiel : protection entre phase et neutre et entre phases.
Mode commun : protection entre conducteur actif et terre.

Schémas de principe
N L L1 L2 L3 N L1 L2 L3

P_OVR-N1P P_OVR-N3P
PE PE PE
OVR T2-T3 20-275 P QS OVR T2-T3 3L 20-275 P QS OVR T2-T3 N3 20-275 P QS
OVR T2 N1 40-275s P TS QS OVR T2 3L 40-275s P QS OVR T2 N3 40-275 P QS
OVR T2 N1 40-275 P QS OVR T2 3L 40-440 P QS OVR T2 N3 40-275s P TS QS

N L1 L2 L3

PE
OVR T2 4L 15 / 40 / 70 P
