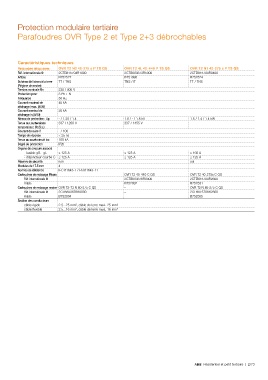

Page 169 - Catalogue Residentiel et petit Tertiaire

Protection modulaire tertiaire

Parafoudres OVR Type 2 et Type 2+3 débrochables

Caractéristiques techniques
Parafoudres tétrapolaires OVR T2 N3 40-275 s P TS QS OVR T2 4L 40-440 P TS QS OVR T2 N1 40-275 s P TS QS
Réf. internationale @ 2CTB815704R1000 2CTB803873R5300 2CTB815704R0400
Article B752527 B751990 B752524
Schéma de liaison à la terre TT / TNS TNS / IT TT / TNS
(Régime de neutre)
Tension nominale Un 230 / 400 V
Protection pour 3 Ph + N
Fréquence 50 Hz
Courant maximal de 40 kA
décharge Imax. (8/20)
Courant nominal de 20 kA
décharge In (8/20)
Niveau de protection : Up - / 1.25 / 1.4 1.8 / - / 1.8 kV 1.5 / 1.4 / 1.4 kW
Tenue aux surtensions 337 / 1200 V 337 / 1455 V
temporaires : Ut (5 s.)
Courant de suite If - / 100
Temps de réponse < 25 ns
Tenue au court-circuit Icc 100 kA
Degré de protection IP20
Organe de coupure associé
- fusible gG - gL ≤ 125 A ≤ 125 A ≤ 160 A
- disjoncteur courbe C ≤ 125 A ≤ 125 A ≤ 125 A
Réserve de sécurité non oui
Modules de 17.5 mm 4
Normes de référence IEC 61643-1 / EN 61643-11
Cartouches de rechange Phase OVR T2 40-440 C QS OVR T2 40-275s C QS
Réf. internationale @ 2CTB803876R0400 2CTB815704R2600
Article B752092 B752531
Cartouches de rechange neutre OVR T2-T3 N 80-275 C QS – OVR T2 N 80-275 C QS
Réf. internationale @ 2CTB803876R0000 – 2CTB815708R2800
Article B752094 – B752555
Section des conducteurs
câble rigide 2.5...25 mm², câble de terre maxi. 25 mm²
câble flexible 2.5...16 mm², câble de terre maxi. 16 mm²

ABB Résidentiel et petit tertiaire | 2/73
