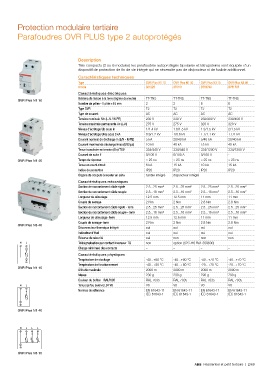

Page 165 - Catalogue Residentiel et petit Tertiaire

Protection modulaire tertiaire

Parafoudres OVR PLUS type 2 autoprotégés

Description
Très compacts (2 ou 6 modules) les parafoudres autoprotégés bipolaires et tétrapolaires sont équipés d'un
dispositif de protection de fin de vie intégré qui ne nécessite pas de disjoncteur ni de fusible additionnel.
Caractéristiques techniques
Type OVR Plus N1 10 OVR Plus N1 40 OVR Plus N3 15 OVR Plus N3 40
Article 381225 370101 B751708 B751707
Caractéristiques électriques
Schéma de liaison à la terre (régime de neutre) TT-TNS TT-TNS TT-TNS TT-TNS
OVR Plus N1 10
Nombre de pôles - 1 pôle = 18 mm 2 2 6 6
Type OVR T2 T2 T2 T2
Type de courant AC AC AC AC
Tension nominale Un (L-N / N-PE) 230 V 230 V 230/400 V 230/400 V
Tension maximale permanente Uc (L-N) 275 V 275 V 320 V 320 V
Niveau d'écrêtage Up sous In 1/1.4 kV 1.6/1.5 kV 1.3/1.5 kV 2/1.5 kV
Niveau d'écrêtage Ures sous 3 kA 0.9/1.2 kV 1/0.6 kV 1.1/1.1 kV 1.1/1 kV
Courant nominal de décharge In (L/N - N/PE) 5 kA 20/40 kA 5/40 kA 20/40 kA
Courant maximal de décharge Imax (8/20 µs) 10 kA 40 kA 15 kA 40 kA
Tenue transitoire en tension (5 s) TOV 334/440 V 334/440 V 334/1200 V 334/1200 V
Courant de suite If 0/100 A 0/100 A 0/100 A -
OVR Plus N1 40 Temps de réponse < 25 ns < 25 ns < 25 ns < 25 ns
Tenue en court-circuit 6 kA 15 kA 10 kA 15 kA
Indice de protection IP20 IP20 IP20 IP20
Organe de coupure à monter en série fusible intégré disjoncteur intégré
Caractéristiques mécaniques
Section de raccordement câble rigide 2.5...25 mm² 2.5...25 mm² 2.5...25 mm² 2.5...25 mm²
Section de raccordement câble souple 2.5...16 mm² 2.5...16 mm² 2.5...16 mm² 2.5...16 mm²
Longueur de dénudage 12.5 mm 12.5 mm 11 mm 11 mm
Couple de serrage 2 Nm 2 Nm 2.8 Nm 2.8 Nm
Section de raccordement câble rigide - terre 2.5...25 mm² 2.5...25 mm² 2.5...25 mm² 2.5...25 mm²
Section de raccordement câble souple - terre 2.5...16 mm² 2.5...16 mm² 2.5...16 mm² 2.5...16 mm²
Longueur de dénudage- terre 12.5 mm 12.5 mm 11 mm 11 mm
Couple de serrage- terre 2 Nm 2 Nm 2.8 Nm 2.8 Nm
OVR Plus N3 40
Déconnecteur thermique intégré oui oui oui oui
Indicateur d'état oui oui oui oui
Réserve de sécurité oui non non non
N L Télésignalisation par contact inverseur TS non option (S2C-H6 Réf. 359600)
Charge mini/maxi des contacts – – – –
Caractéristiques physiques
Température de stockage -40...+80 °C -40...+80 °C -40...+70 °C -40...+70 °C
Température de fonctionnement -40...+80 °C -40...+80 °C -20...+70 °C -20...+70 °C
OVR Plus N1 10
Altitude maximale 2000 m 2000 m 2000 m 2000 m
Masse 230 g 230 g 790 g 790 g
Couleur du boîtier RAL7035 RAL 7035 RAL 7035 RAL 7035 RAL 7035
N L Tenue au feu selon UL94 V0 V0 V0 V0 V0
Normes de référence EN 61643-11 EN 61643-11 EN 61643-11 EN 61643-11
IEC 61643-1 IEC 61643-1 IEC 61643-1 IEC 61643-1

OVR Plus N1 40

N L L L

OVR Plus N3 15
