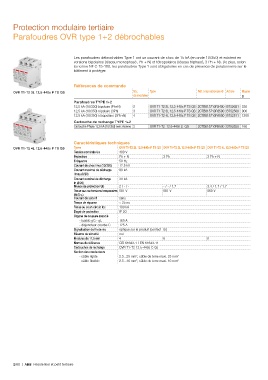

Page 164 - Catalogue Residentiel et petit Tertiaire

Protection modulaire tertiaire

Parafoudres OVR type 1+2 débrochables

Les parafoudres débrochables Type 1 ont un courant de choc de 15 kA (en onde 10/350) et existent en
versions bipolaires (réseau monophasé, Ph + N) et tétrapolaires (réseau triphasé, 3 Ph + N). De plus, selon
la norme NF C 15-100, les parafoudres Type 1 sont obligatoires en cas de présence de paratonnerre sur le
bâtiment à protéger.

Références de commande
OVR T1-T2 3L 12.5-440s P TS QS Nb. Type Réf. internationale @ Article Masse
de modules g
Parafoudres TYPE 1+2
12,5 kA (10/350) bipolaire (Ph+N) 2 OVR T1-T2 2L 12.5-440s P TS QS 2CTB815710R3400 B752681 530
12,5 kA (10/350) tripolaire (3Ph) 3 OVR T1-T2 3L 12.5-440s P TS QS 2CTB815710R3500 B752508 900
12,5 kA (10/350) tétrapolaire (3Ph+N) 4 OVR T1-T2 4L 12.5-440s P TS QS 2CTB815710R4000 B752511 1200
Cartouche de rechange TYPE 1+2
Cartouche Phase 12,5 kA (10/350) avec réserve 2 OVR T1-T2 12.5-440s C QS 2CTB815710R5500 B752520 160

Caractéristiques techniques
OVR T1-T2 4L 12.5-440s P TS QS Types OVR T1-T2 2L 12.5-440s P TS QS OVR T1-T2 3L 12.5-440s P TS QS OVR T1-T2 4L 12.5-440s P TS QS
Tension nominale Un 400 V
Protection Ph + N 3 Ph 3 Ph + N
Fréquence 50 Hz
Courant de choc Iimp (10/350) 12.5 kA
Courant maximal de décharge 80 kA
Imax (8/20)
Courant nominal de décharge 30 kA
In (8/20)
Niveau de protection Up 2 / - / - - / - / 1.7 3.4 / 1.7 / 1.7
Tenue aux surtensions temporaires 581 V 581 V 560 V
Ut (5 s.)
Courant de suite If sans
Temps de réponse < 25 ns
Tenue au court-circuit Icc 100 kA
Degré de protection IP 20
Organe de coupure associé
- fusible gG - gL 160 A
- disjoncteur courbe C 125 A
Signalisation de fin de vie optique sur le produit (contact TS)
Réserve de sécurité oui
Modules de 17.5 mm 4 6 8
Normes de référence CEI 61643-1 / EN 61643-11
Cartouches de rechange OVR T1-T2 12.5-440s C Qs
Section des conducteurs
- câble rigide 2.5...25 mm², câble de terre maxi. 25 mm²
- câble flexible 2.5...16 mm², câble de terre maxi. 16 mm²
