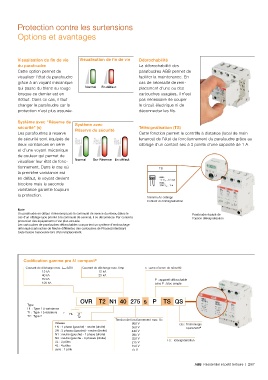

Page 163 - Catalogue Residentiel et petit Tertiaire

Protection contre les surtensions

Options et avantages

Visualisation de fin de vie Visualisation de fin de vie Débrochabilité
du parafoudre La débrochabilité des
Cette option permet de parafoudres ABB permet de
visualiser l’état du parafoudre faciliter la maintenance. En
grâce à un voyant mécanique cas de nécessité de rem-
qui passe du blanc au rouge Normal En défaut placement d’une ou des
lorsque ce dernier est en cartouches usagées, il n’est
défaut. Dans ce cas, il faut pas nécessaire de couper
changer le parafoudre car la le circuit électrique ni de
protection n’est plus assurée. déconnecter les fils.

Système avec “Réserve de Système avec
sécurité” (s) Réserve de sécurité Télésignalisation (TS)
Les parafoudres à reserve Cette fonction permet le contrôle à distance (local de main-
de sécurité sont équipés de tenance) de l’état de fonctionnement du parafoudre grâce au
deux varistances en série câblage d’un contact sec à 3 points d’une capacité de 1 A.
et d'une voyant mécanique
de couleur qui permet de
visualiser leur état de fonc- Normal Sur Réserve En défaut
tionnement. Dans le cas où
la première varistance est
en défaut, le voyant devient
bicolore mais la seconde
varistance garantie toujours
la protection.
Schéma de câblage
Contact de télésignalisation

Note
Un parafoudre en défaut n’interrompt pas la continuité de service du réseau (dans le Parafoudre équipé de
cas d’un câblage type priorité à la continuité de service), il se déconnecte. Par contre la l’option télésignalisation
protection des équipements n’est plus assurée.
Les cartouches de parafoudres débrochables comportent un système d’embrochage
détrompé (cartouches de Neutre différentes des cartouches de Phases) interdisant
toute fausse manoeuvre lors d’un remplacement.

Codification gamme pro M compact ®
Courant de décharge max. I max 8/20 Courant de décharge max. Iimp s : avec réserve de sécurité
15 kA 15 kA
40 kA 25 kA
70 kA P : appareil débrochable
120 kA sans P : bloc simple

OVR T2 N1 40 275 s P TS QS
Type
HL : Type 1 à varistance
T1 : Type 1 à éclateurs —> HL T1
T2 : Type 2 T2
Tension de fonctionnement max. Uc
Réseau 660 V QS : Technologie
1N : 1 phase (gauche) - neutre (droite) 550 V QuickSafe ®
3N : 3 phases (gauche) - neutre (droite) 440 V
N1 : neutre (gauche) - 1 phase (droite) 385 V
N3 : neutre (gauche - 3 phases (droite) 320 V
3L : 3 pôles 275 V TS : Télésignalisation
4L : 4 pôles 150 V
sans : 1 pôle 75 V

ABB Résidentiel et petit tertiaire | 2/67
