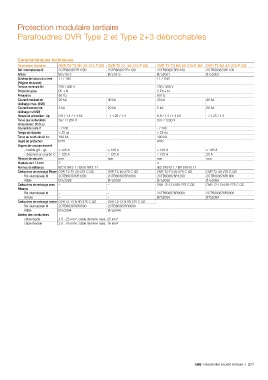

Page 167 - Catalogue Residentiel et petit Tertiaire

Protection modulaire tertiaire

Parafoudres OVR Type 2 et Type 2+3 débrochables

Caractéristiques techniques
Parafoudres bipolaires OVR T2-T3 N1 20-275 P QS OVR T2 N1 40-275 P QS OVR T2-T3 N3 20-275 P QS OVR T2 N3 40-275 P QS
Réf. internationale @ 2CTB803872R1200 2CTB803872R1100 2CTB803873R1200 2CTB803873R1100
Article B751973 B751975 B752001 B752003
Schéma de liaison à la terre TT / TNS TT / TNS
(Régime de neutre)
Tension nominale Un 230 / 400 V 230 / 400 V
Protection pour Ph + N 3 Ph + N
Fréquence 50 Hz 50 Hz
Courant maximal de 20 kA 40 kA 20 kA 40 kA
décharge Imax. (8/20)
Courant nominal de 5 kA 20 kA 5 kA 20 kA
décharge In (8/20)
Niveau de protection : Up 0.9 / 1.4 / 1.4 kV - / 1.25 / 1.4 0.9 / 1.4 / 1.4 kV - / 1.25 / 1.4
Tenue aux surtensions 337 / 1200 V 337 / 1200 V
temporaires : Ut (5 s.)
Courant de suite If - / 100 - / 100
Temps de réponse < 25 ns < 25 ns
Tenue au court-circuit Icc 100 kA 100 kA
Degré de protection IP20 IP20
Organe de coupure associé
- fusible gG - gL ≤ 125 A ≤ 125 A ≤ 125 A ≤ 125 A
- disjoncteur courbe C ≤ 125 A ≤ 125 A ≤ 125 A 25 A
Réserve de sécurité non non non non
Modules de 17.5 mm 2 4
Normes de référence IEC 61643-1 / EN 61643-11 IEC 61643-1 / EN 61643-11
Cartouches de rechange Phase OVR T2-T3 20-275 C QS OVR T2 40-275 C QS OVR T2-T3 20-275 C QS OVR T2 40-275 C QS
Réf. internationale @ 2CTB803876R1200 2CTB803876R1000 2CTB803876R1200 2CTB803876R1000
Article B752088 B752089 B752088 B752089
Cartouches de rechange avec – – OVR T2-T3 N 80-275 C QS OVR T2-T3 N 80-275 C QS
Réserve
Réf. internationale @ – – 2CTB803876R0000 2CTB803876R0000
Article – – B752094 B752094
Cartouches de rechange neutre OVR T2-T3 N 80-275 C QS OVR T2-T3 N 80-275 C QS
Réf. internationale @ 2CTB803876R0000 2CTB803876R0000
Article B752094 B752094
Section des conducteurs
câble rigide 2.5...25 mm², câble de terre maxi. 25 mm²
câble flexible 2.5...16 mm², câble de terre maxi. 16 mm²

ABB Résidentiel et petit tertiaire | 2/71
