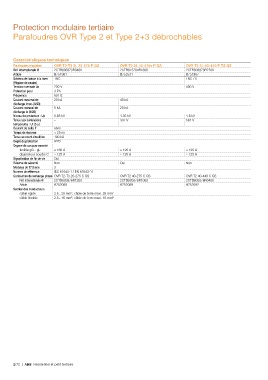

Page 168 - Catalogue Residentiel et petit Tertiaire

Protection modulaire tertiaire

Parafoudres OVR Type 2 et Type 2+3 débrochables

Caractéristiques techniques
Parafoudres tripolaires OVR T2-T3 3L 20-275 P QS OVR T2 3L 40-275s P QS OVR T2 3L 40-440 P TS QS
Réf. internationale @ 2CTB803873R3400 2CTB815704R1800 2CTB803873R2700
Article B751981 B752531 B751987
Schéma de liaison à la terre TNC TNC / IT
(Régime de neutre)
Tension nominale Un 230 V 400 V
Protection pour 3 Ph
Fréquence 50 Hz
Courant maximal de 20 kA 40 kA
décharge Imax. (8/20)
Courant nominal de 5 kA 20 kA
décharge In (8/20)
Niveau de protection : Up 0.85 kV 1.35 kV 1.8 kV
Tenue aux surtensions – 337 V 581 V
temporaires : Ut (5 s.)
Courant de suite If sans
Temps de réponse < 25 ns
Tenue au court-circuit Icc 100 kA
Degré de protection IP20
Organe de coupure associé
fusible gG - gL ≤ 160 A ≤ 125 A ≤ 125 A
disjoncteur courbe C ≤ 125 A ≤ 125 A ≤ 125 A
Signalisation de fin de vie Oui
Réserve de sécurité Non Oui Non
Modules de 17.5 mm 3
Normes de référence IEC 61643-1 / EN 61643-11
Cartouches de rechange phase OVR T2-T3 20-275 C QS OVR T2 40-275 C QS OVR T2 40-440 C QS
Réf. internationale @ 2CTB803876R1200 2CTB803876R1000 2CTB803876R0400
Article B752088 B752089 B752092
Section des conducteurs
câble rigide 2.5...25 mm², câble de terre maxi. 25 mm²
câble flexible 2.5...16 mm², câble de terre maxi. 16 mm²
