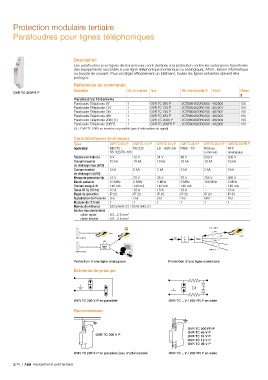

Page 170 - Catalogue Residentiel et petit Tertiaire

Protection modulaire tertiaire

Parafoudres pour lignes téléphoniques

Description
Les parafoudres pour lignes de transmission sont destinés à la protection contre les surtensions transitoires
des équipements raccordés à une ligne téléphonique (numérique ou analogique), ADSL, liaison informatique
ou boucle de courant. Pour protéger efficacement un bâtiment, toutes les lignes entrantes doivent être
protéges.
Références de commande
Description Nb. de modules Type Réf. internationale @ Article Masse
OVR TC 200FR P
g
Parafoudres Téléphonie
Parafoudre Téléphonie 6V 1 OVR TC 06V P 2CTB804820R0000 482000 150
Parafoudre Téléphonie 12V 1 OVR TC 12V P 2CTB804820R0100 482001 150
Parafoudre Téléphonie 24V 1 OVR TC 24V P 2CTB804820R0200 482002 150
Parafoudre Téléphonie 48V 1 OVR TC 48V P 2CTB804820R0300 482003 150
Parafoudre Téléphonie 200V (1) 1 OVR TC 200V P 2CTB804820R0400 482004 150
Parafoudre Téléphonie 200FR 1 OVR TC 200FR P 2CTB804820R0500 482005 150
(1) L'OVR TC 200V se branche en parallèle (pas d'atténuation du signal).

Caractéristiques techniques
Types OVR TC 06 V P OVR TC 12 V P OVR TC 24 V P OVR TC 48 V P OVR TC 200 V P OVR TC 200 FR P
Application MIC/T2 - RS 232 LS - 4/20 mA RNIS - T0 Réseau RTC
RS 422/RS 485 commuté analogique
Tension nominale Un 6 V 12 V 24 V 48 V 200 V 200 V
Courant maximal 10 kA 10 kA 10 kA 10 kA 10 kA 10 kA
de décharge Imax (8/20)
Courant nominal 5 kA 5 kA 5 kA 5 kA 5 kA 5 kA
de décharge In (8/20)
Niveau de protection Up 15 V 20 V 35 V 70 V 700 V 400 V
Bande passante 10 MHz 2 MHz 4 MHz 6 MHz 100 MHz 3 MHz
Courant assigné IN 140 mA 140 mA 140 mA 140 mA - 140 mA
Tenue 50 Hz (15 mn) 10 A 10 A 10 A 10 A - 10 A
Degré de protection IP 20 IP 20 IP 20 IP 20 IP 20 IP 20
Signalisation de fin de vie Oui Oui Oui Oui Non Oui
Modules de 17.5 mm 1 1 1 1 1 1
Normes de référence CEI 61643-21 / EN 61643-21
Section des conducteurs
câble rigide 0.5...2.5 mm²
câble flexible 0.5...2.5 mm²

ADSL 6 V ...48 V
ISDN
T0
RTC
S2 x 20
OVR TC 200 FR LS T
N PABX S0
Wifi R
Modem
ADSL
OVR TC
OVR TC 200 FR
Protection d'une ligne analogique Protection d'une ligne numérique
Schémas de principe

OVR TC 200 V P en parallèle OVR TC .. V / 200 FR P en série
Raccordement

OVR TC 200 FR P
OVR TC 48 V P
OVR TC 200 V P OVR TC 24 V P
OVR TC 12 V P
OVR TC 06 V P
OVR TC 200 V P en parallèle (pas d'atténuation) OVR TC .. V / 200 FR P en série

2/74 | ABB Résidentiel et petit tertiaire
