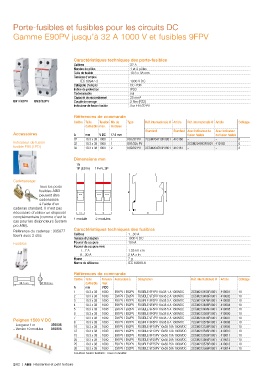

Page 158 - Catalogue Residentiel et petit Tertiaire

Porte-fusibles et fusibles pour les circuits DC

Gamme E90PV jusqu’à 32 A 1000 V et fusibles 9FPV

Caractéristiques techniques des porte-fusibles
Calibres 32 A
Nombre de pôles 1 et 2 pôles
Taille de fusible 10.3 x 38 mm
Tensions d'emploi
IEC 60947-3 1000 V DC
Catégorie d'emploi DC-20B
Indice de protection IP20
Cadenassable oui
Capacité de raccordement 25 mm²
E91/32PV E92/32PV Couple de serrage 2 Nm (PZ2)
Indicateur de fusion fusible Sur E91/32PV

Références de commande
Calibre Taille Tension Nb. de Type Réf. internationale @ Article Réf. internationale @ Article Colisage
du fusible max. modules
Standard Standard Avec indicateur de Avec indicateur
Accessoires A mm V DC 17.5 mm fusion fusible de fusion fusible
32 10.3 x 38 1000 1 E91/32 PV 2CSM204713R1801 410160 – – 6
Indicateur de fusion 32 10.3 x 38 1000 1 E91/32s PV – – 2CSM204693R1801 410162 6
fusible E90 (LED) 32 10.3 x 38 1000 2 E92/32 PV 2CSM204703R1801 410161 – – 3

Dimensions mm
1N
1P (E91h) 1P+N, 2P

Cadenassage
Tous les porte-
fusibles ABB 85 45
peuvent être
cadenassés
à l'aide d’un
cadenas standard. Il n'est pas
nécessaire d'utiliser un dispositif 17.5 35 64
complémentaire (comme c'est le 1 module 2 modules
cas pour les disjoncteurs System
pro M®).
Référence du cadenas : 335877 Caractéristiques techniques des fusibles
fourni avec 2 clés Calibres 1...30 A
Tension d'utilisation 1000 V DC
Fusibles Pouvoir de coupure 10 kA
Pouvoir de coupure mini.
1...7 A 1.35 kA x In
8...30 A 2 kA x In
Masse 7 g
Norme de référence IEC 60269-6

Références de commande
Calibre Taille Tension Associable à Désignation Réf. internationale @ Article Colisage
38.1 mm Ø 10.3 mm du fusible max.
A mm V DC
1 10.3 x 38 1000 E91PV / E92PV FUSIBLE 9F1PV 10x38 1 A 1000VDC 2CSM213456R1801 419001 10
2 10.3 x 38 1000 E91PV / E92PV FUSIBLE 9F2PV 10x38 2 A 1000VDC 2CSM213466R1801 419002 10
3 10.3 x 38 1000 E91PV / E92PV FUSIBLE 9F3PV 10x38 3 A 1000VDC 2CSM213476R1801 419003 10
4 10.3 x 38 1000 E91PV / E92PV FUSIBLE 9F4PV 10x38 4 A 1000VDC 2CSM213486R1801 419004 10
5 10.3 x 38 1000 E91PV / E92PV FUSIBLE 9F5PV 10x38 5 A 1000VDC 2CSM213496R1801 419005 10
6 10.3 x 38 1000 E91PV / E92PV FUSIBLE 9F6PV 10x38 6 A 1000VDC 2CSM213506R1801 419006 10
7 10.3 x 38 1000 E91PV / E92PV FUSIBLE 9F7PV 10x38 7 A 1000VDC 2CSM213516R1801 419007 10
Peignes 1500 V DC 8 10.3 x 38 1000 E91PV / E92PV FUSIBLE 9F8PV 10x38 8 A 1000VDC 2CSM213526R1801 419008 10
– Longueur 1 m 359805 10 10.3 x 38 1000 E91PV / E92PV FUSIBLE 9F10PV 10x38 10A 1000VDC 2CSM213536R1801 419009 10
– Version 10 modules 359806
12 10.3 x 38 1000 E91PV / E92PV FUSIBLE 9F12PV 10x38 12A 1000VDC 2CSM213546R1801 419010 10
15 10.3 x 38 1000 E91PV / E92PV FUSIBLE 9F15PV 10x38 15A 1000VDC 2CSM213556R1801 419011 10
20 10.3 x 38 1000 E91PV / E92PV FUSIBLE 9F20PV 10x38 20A 1000VDC 2CSM213566R1801 419012 10
25 10.3 x 38 1000 E91PV / E92PV FUSIBLE 9F25PV 10x38 25A 1000VDC 2CSM213576R1801 419013 10
30 10.3 x 38 1000 E91PV / E92PV FUSIBLE 9F30PV 10x38 30A 1000VDC 2CSM213586R1801 419014 10
Courbes fusion fusibles : nous consulter.

2/62 | ABB Résidentiel et petit tertiaire
