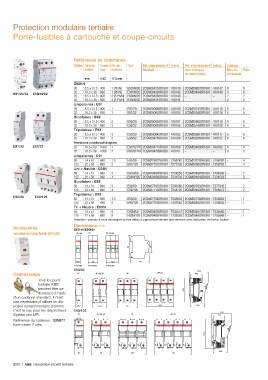

Page 156 - Catalogue Residentiel et petit Tertiaire

Protection modulaire tertiaire

Porte-fusibles à cartouche et coupe-circuits

Références de commande
Calibre Taille du Tension Nb. de Type Réf. internationale @ Article Réf. internationale @ Article Colisage
fusible max modules Standard Avec indicateur Mini. de Boîte
de fusion fusible commande
mm V AC 17.5 mm
E90hN
20 8.5 x 31.5 400 1 (Ph/N) E91hN/20 2CSM264353R1801 410140 2CSM296533R1801 410147 6 6
32 10.3 x 38 690 1 (Ph/N) E91hN/32 2CSM264383R1801 410142 2CSM204943R1801 410149 6 6
E91hN/32 E93hN/32
20 8.5 x 31.5 400 3 (3 Ph/N) E93hN/20 2CSM264363R1801 410143 – – 2 2
32 10.3 x 38 690 3 (3 Ph/N) E93hN/32 2CSM264343R1801 410144 – – 2 2
Unipolaires : E91
20 8.5 x 31.5 400 1 E91/20 2CSM200983R1801 410100 2CSM202423R1801 410115 6 6
32 10.3 x 38 690 1 E91/32 2CSM200923R1801 410103 2CSM202483R1801 410118 6 6
Bipolaires : E92
20 8.5 x 31.5 400 2 E92/20 2CSM200953R1801 410101 2CSM289623R1801 410116 6 6
32 10.3 x 38 690 2 E92/32 2CSM200883R1801 410105 2CSM251493R1801 410120 6 6
Tripolaires : E93
20 8.5 x 31.5 400 3 E93/20 2CSM200943R1801 410102 2CSM289613R1801 410117 6 6
32 10.3 x 38 690 3 E93/32 2CSM204753R1801 410106 2CSM202063R1801 410121 6 6
Versions photovoltaïques
E91/32 E92/32 32 10.3 x 38 1000 1 E91/32 PV 2CSM204713R1801 410160 2CSM204693R1801 410162 6 6
32 10.3 x 38 1000 2 E92/32 PV 2CSM204703R1801 410161 – – 3 3
Unipolaires : E91
50 14 x 51 690 1.5 E91/50 2CSM279022R1801 T258742 2CSM237202R1801 T256292 – 4
125 22 x 58 690 2 E91/125 2CSM277572R1801 T277332 2CSM289632R1801 T258732 – 4
Uni + Neutre : E91N
50 14 x 51 690 3 E91N/50 2CSM204902R1801 T234553 2CSM204882R1801 T234543 – 2
125 22 x 58 690 4 E91N/125 2CSM204862R1801 T234533 2CSM204842R1801 T234523 – 2
Bipolaires : E92
50 14 x 51 690 3 E92/50 2CSM277972R1801 T256382 2CSM207032R1801 T277342 – 2
125 22 x 58 690 4 E92/125 2CSM277132R1801 T258722 2CSM204932R1801 T256372 – 2
Tripolaires : E93
E90/50 E90/125
50 14 x 51 690 4.5 E93/50 2CSM277962R1801 T258652 2CSM257482R1801 T256282 – 1
125 22 x 58 690 6 E93/125 2CSM277502R1801 T257542 2CSM204922R1801 T258642 – 1
Tri + Neutre : E93N
50 14 x 51 690 6 E93N/50 2CSM204892R1801 T235573 2CSM204872R1801 T235563 – 1
125 22 x 58 690 8 E93N/125 2CSM204852R1801 T235553 2CSM204832R1801 T235543 – 1
Attention : pensez à vous renseigner sur les délais d'approvisionnement des versions avec indicateur de fusion fusible.
Dimensions mm
Accessoires E90 et E90hN
Indicateur de fusion fusible E90 (LED) 2P 1P,1+N 2P 4P 3P, 3P+N 4P
3P, 3P+N
1P,1+N
85 45 85 45

17.5 35 17.5 52.5 35 70 52.5 70 64 64
1 module 2 modules 1 module3 modules 2 modules 4 modules 4 modules
3 modules
E90/50
Cadenassage 1P 1P 1P 1P+N; 2P 3P 3P 3P 3P+N 3P+N
1P+N; 2P
3P+N
1P+N; 2P
Tous les porte-
fusibles ABB            
peuvent être ca-
denassés à l'aide
d'un cadenas standard. Il n'est
pas nécessaire d'utiliser un dis-
positif complémentaire (comme
c'est le cas pour les disjoncteurs E90/125
System pro M ). 1P 1P+N; 2P 3P 3P+N
®
Référence du cadenas : 335877
fourni avec 2 clés    

2/60 | ABB Résidentiel et petit tertiaire
