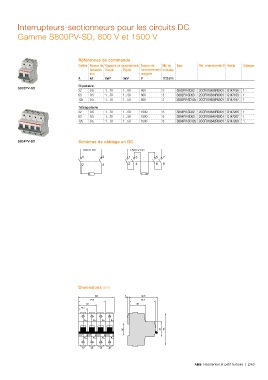

P. 159

Interrupteurs-sectionneurs pour les circuits DC

         Gamme S800PV-SD, 800 V et 1500 V





                                    Références de commande
                                    Calibre Pouvoir de Capacité de raccordement Tension de   Nb. de  Type  Réf. internationale @ Article  Colisage
                                         fermeture  Souple   Rigide  fonctionnement  modules
                                         Icm                    assignée
                                    A    kA     mm²     mm²     V        17.5 mm
                                    Bipolaire
         S802PV-SD
                                    32   0.5    1…70    1…50    800      3      S802PV-SD32   2CCF019635R0001 G147195  1
                                    63   0.5    1…70    1…50    800      3      S802PV-SD63   2CCF019634R0001 G147193  1
                                    125  0.5    1…70    1…50    800      3      S802PV-SD125  2CCF019636R0001 G147197  1
                                    Tétrapolaire
                                    32   0.5    1…70    1…50    1500     6      S804PV-SD32   2CCF019640R0001 G147205  1
                                    63   0.5    1…70    1…50    1500     6      S804PV-SD63   2CCF019641R0001 G147207  1
                                    125  0.5    1…70    1…50    1500     6      S804PV-SD125  2CCF019642R0001 G147209  1




         S804PV-SD                  Schémas de câblage en DC
                                      800 V DC             1500 V DC
                        1        3   1   1   3  35     1  3 1  5 3    5  1 7  3     5  7
                        2        4   2   2   4  4 6    2  4 2  6 4    6  2 8  4     6  8
































                                    Dimensions mm

                                           106           6      82.5
                                         79.5                   76.5
                                       53                     46
                                     26.5




                                                        35              45  95



                                      1P  2P  3P  4P


                                                                                       ABB  Résidentiel et petit tertiaire  |  2/63
