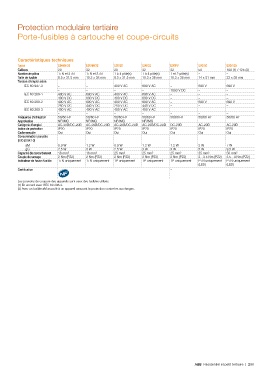

Page 157 - Catalogue Residentiel et petit Tertiaire

Protection modulaire tertiaire

Porte-fusibles à cartouche et coupe-circuits

Caractéristiques techniques
Types E90hN/20 E90hN/32 E90/20 E90/32 E90PV E90/50 E90/125
Calibres 20 32 20 32 32 50 100 (1) / 125 (2)
Nombre de pôles 1+N et 3+N 1+N et 3+N 1 à 4 pôle(s) 1 à 4 pôle(s) 1 et 2 pôle(s) – –
Taille de fusible 8.5 x 31.5 mm 10.3 x 38 mm 8.5 x 31.5 mm 10.3 x 38 mm 10.3 x 38 mm 14 x 51 mm 22 x 58 mm
Tension d'emploi selon
IEC 60 947-3 – – 400 V AC 690 V AC – 690 V 690 V
– – – – 1000 V DC – –
IEC 60 269-1 400 V AC 690 V AC 400 V AC 690 V AC – – –
400 V DC 690 V DC 400 V DC 690 V DC – – –
IEC 60 269-2 400 V AC 690 V AC 400 V AC 690 V AC – 690 V 690 V
250 V DC 440 V DC 250 V DC 440 V DC – – –
IEC 60 269-3 400 V AC 400 V AC 400 V AC 400 V AC – – –
– – – – – – –
Fréquence d'utilisation 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz
Approbation NF/IMQ NF/IMQ NF/IMQ NF/IMQ – – –
Catégorie d'emploi AC-20B/DC-20B AC-20B/DC-20B AC-22B/DC-20B AC-22B/DC-20B DC-20B AC-20B AC-20B
Indice de protection IP20 IP20 IP20 IP20 IP20 IP20 IP20
Cadenassable Oui Oui Oui Oui Oui Oui Oui
Consommation par pôle
(IEC 60 947-3)
aM 0.9 W 1.2 W 0.9 W 1.2 W 1.2 W 3 W 7 W
gG 2.5 W 3 W 2.5 W 3 W 3 W 5 W 9.5 W
Capacité de raccordement 16 mm² 16 mm² 25 mm² 25 mm² 25 mm² 35 mm² 50 mm²
Couple de serrage 2 Nm (PZ2) 2 Nm (PZ2) 2 Nm (PZ2) 2 Nm (PZ2) 2 Nm (PZ2) 3...3.5 Nm (PZ2) 3.5...4 Nm (PZ2)
Indicateur de fusion fusible 1+N uniquement 1+N uniquement 1P uniquement 1P uniquement 1P uniquement P+N uniquement P+N uniquement
(LED) (LED)
Certification –

Les pouvoirs de coupure des appareils sont ceux des fusibles utilisés.
(1) En accord avec l'IEC 60 296-2.
(2) Avec un fusible aM associé à un appareil assurant la protection contre les surcharges.

ABB Résidentiel et petit tertiaire | 2/61
