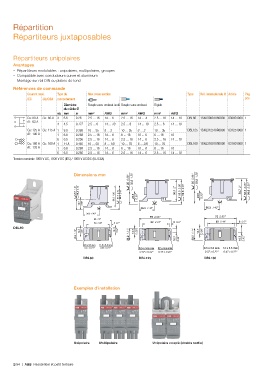

Page 190 - Catalogue Residentiel et petit Tertiaire

Répartition

Répartiteurs juxtaposables

Répartiteurs unipolaires
Avantages
– Répartiteurs modulables : unipolaires, multipolaires, groupes
– Compatible avec conducteurs cuivre et aluminium
– Montage sur rail DIN ou platine de fond
Références de commande
Courant maxi. Type de Max cross section Type Réf. internationale @ Article Pkg
IEC UL/CSA raccordement pce
Diamètre Souple avec embout isolé Souple sans embout Rigide
du câble Ø
nb mm in mm² AWG mm² AWG mm² AWG
Cu: 80 A Cu: 80 A 3 6.6 0.26 2.5 … 16 14 … 6 2.5 … 16 14 … 4 2.5 … 16 14 … 10 DBL80 1SNL308010R0000 030801000 1
Al: 63 A
4 4.5 0.177 2.5 … 6 14 … 10 2.5 … 6 14 … 10 2.5 … 6 14 … 10
Cu: 125 A Cu: 115 A 1 9.8 0.386 10 … 35 8 … 2 10 … 35 8 … 2 10 … 35 - DBL125 1SNL312510R0000 031251000 1
Al: 100 A 1 6.8 0.268 2.5 … 16 14 … 6 6 … 16 10 … 6 6 … 16 10
6 6.5 0.256 2.5 … 16 14 … 6 2.5 … 16 14 … 6 2.5 … 16 14 … 10
Cu: 160 A Cu: 160 A 1 11.8 0.465 10 … 50 8 … 1/0 10 … 70 6 … 2/0 10 … 70 - DBL160 1SNL316010R0000 031601000 1
Al: 135 A 1 6.8 0.268 2.5 … 16 14 … 6 6 … 16 10 … 6 6 … 16 10
6 6.5 0.256 2.5 … 16 14 … 6 2.5 … 16 14 … 6 2.5 … 16 14 … 10
Tension nominale 1000 V AC, 1500 V DC (IEC) / 1000 V AC/DC (UL/CSA)

Dimensions mm
25 0.98" 32.5 1.28" 25 0.98" 32.5 1.28"
25.7 1.01" 18.2 0.72" 50.2 1.98" 51.7 2.04" 59.2 2.33" 23.5 0.93" 50.7 2" 52.3 2.06" 59.8 2.35" 23.5 0.93" 50.7 2" 52.3 2.06" 59.8 2.35"

16.7 0.66"
36.3 1.43" 36.3 1.43"
36.3 1.43"
75 2.95" 75 2.95"
66 2.6"
53 2.09" 5 0.2" 62 2.44" 5 0.2" 62 2.44" 5 0.2"
DBL80 10.7 0.42"
28.4 1.12" 14.8 0.58" 28.2 1.11" 14.7 0.58" 10.7 0.42" 28.2 1.11" 14.7 0.58" 10.7 0.42"

9.5 x 5.5 mm 11.5 x 5.5 mm
0.37 x 0.22" 0.45 x 0.22" 9.5 x 5.5 mm 12 x 5.5 mm 9.5 x 5.5 mm 12 x 5.5 mm
0.37 x 0.22" 0.47 x 0.22" 0.37 x 0.22" 0.47 x 0.22"
DBL80 DBL125 DBL160

Exemples d'installation

Unipolaire Multipolaire Unipolaire couplé (double sortie)

2/94 | ABB Résidentiel et petit tertiaire
