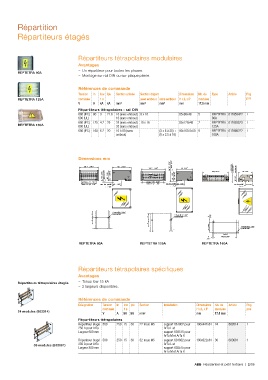

Page 191 - Catalogue Residentiel et petit Tertiaire
P. 191
Répartition
Répartiteurs étagés
Répartiteurs tétrapolaires modulaires
Avantages
– Un répartiteur pour toutes les phases
REPTETRA 80A
– Montage sur rail DIN ou sur plaque pleine.
Références de commande
Tension In Icw Ipk Section arrivée Section départ Dimensions Nb. de Type Article Pkg
REPTETRA 125A nominale 1 s avec embout sans embout H x L x P modules pce
V A kA kA mm² mm² mm² mm 17.5 mm
Répartiteurs tétrapolaires - rail DIN
690 (IEC) 80 3 21.6 16 (avec embout) 8 x 10 85x88x48 5 REPTETRA 017953422 1
600 (UL) 16 (sans embout) 80A
690 (IEC) 125 4.2 29 25 (avec embout) 10 x 16 85x129x48 7 REPTETRA 017953523 1
REPTETRA 160A 600 (UL) 35 (sans embout) 125A
690 (IEC) 160 6.2 20 10 à 50 (sans (3 x 6 à 35) + 90x160.5x50 9 REPTETRA 017989222 1
embout) (8 x 2.5 à 16) 160A
Dimensions mm
REPTETRA 80A REPTETRA 125A REPTETRA 160A
Répartiteurs tétrapolaires spécifiques
Avantages
– Tenue Icw 15 kA
Répartiteurs tétrapolaires étagés
– 2 largeurs disponibles.
Références de commande
Désignation Tension In Icw Ipk Section Installation Dimensions Nb. de Article Pkg
nominale 1 s H x L x P modules pce
24 modules (603514)
V A kA kA mm² mm 17.5 mm
Répartiteurs tétrapolaires
Répartiteur étagé 500 250 15 30 22 trous M5 support 661802 pour 190x447x81 24 603514 1
250 A pour ArTu ArTu L et
Largeur 600 mm support 603515 pour
ArTu M et ArTu K
Répartiteur étagé 500 250 15 30 32 trous M5 support 661802 pour 190x622x81 36 603681 1
250 A pour ArTu ArTu L et
36 modules (603681)
Largeur 800 mm support 603515 pour
ArTu M et ArTu K
ABB Résidentiel et petit tertiaire | 2/95
