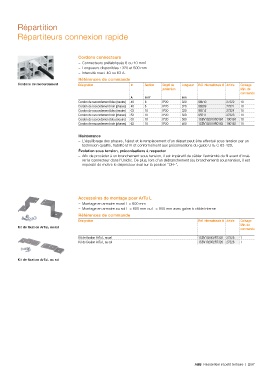

Page 193 - Catalogue Residentiel et petit Tertiaire

Répartition

Répartiteurs connexion rapide

Cordons connecteurs
– Connecteurs préfabriqués 6 ou 10 mm²
– Longueurs disponibles : 320 et 500 mm
– Intensité maxi. 40 ou 63 A.
Références de commande
Cordons de raccordement Désignation In Section Degré de Longueur Réf. internationale @ Article Colisage
protection Mini. de
commande
A mm² mm
Cordon de raccordement bleu (neutre) 40 6 IP20 320 96510 27322 10
Cordon de raccordement noir (phases) 40 6 IP20 320 96509 27321 10
Cordon de raccordement bleu (neutre) 63 10 IP20 320 96512 27324 10
Cordon de raccordement noir (phases) 63 10 IP20 320 95511 27323 10
Cordon de raccordement bleu (neutre) 63 10 IP20 500 1SBV102019R0184 190184 10
Cordon de raccordement noir (phases) 63 10 IP20 500 1SBV102019R0183 190183 10

Maintenance
– L'équilibrage des phases, l'ajout et le remplacement d'un départ peut être effectué sous tension par un
technicien qualifié, habilité B1V et conformément aux préconisations du guide UTE C 63-429.
Évolution sous tension, préconisations à respecter
– Afin de procéder à un branchement sous tension, il est impératif de câbler l'extrémité du fil avant d'insé-
rer le connecteur dans l'Uniclic. De plus, lors d'un débranchement (ou branchement) sous tension, il est
impératif de mettre le disjoncteur aval sur la position "OFF".

Accessoires de montage pour ArTu L
– Montage en armoire mural L = 600 mm
– Montage en armoire au sol L = 600 mm ou L = 800 mm avec gaine à câble interne
Références de commande
Désignation Réf. internationale @ Article Colisage
Min. de
Kit de fixation ArTuL mural commande
Kit de fixation ArTu L mural 1SBV102002R7325 27325 1
Kit de fixation ArTu L au sol 1SBV102002R7326 27326 1

Kit de fixation ArTuL au sol

ABB Résidentiel et petit tertiaire | 2/97
