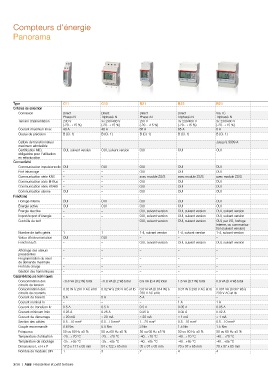

Page 232 - Catalogue Residentiel et petit Tertiaire

Compteurs d'énergie

Panorama

Type C11 C13 B21 B23 B24 A41 A42 A43 A44
Critères de sélection
Connexion Direct Direct Direct Direct Via TC Direct Via TC Direct Via TC
Phase+N Triphasé+N Phase+N Triphasé+N Triphasé+N Phase+N Phase+N Triphasé, triphasé+N Triphasé, triphasé+N
Tension d'alimentation 230 V 3x 230/400 V 230 V 3x 230/400 V 3x 230/400 V 57.7-288 V AC 57.7-288 V AC 3x 57.7-288/100-500 V 3x 57.7-288/100-500 V
(-20...+15 %) (-20...+15 %) (-20...+15 %) (-20...+15 %) (-20...+15 %) (-20...+15 %) (-20...+15 %) (-20...+15 %) (-20...+15 %)
Courant maximum Imax 40 A 40 A 65 A 65 A 6 A 80 A 6 A 80 A 6 A
Classe de précision B (Cl. 1) B (Cl. 1) B (Cl. 1) B (Cl. 1) B (Cl. 1) B (Cl. 1), B (Cl. 1), C (Cl. 0.5S), A (Cl. 2), B (Cl. 1), B (Cl. 1), C (Cl. 0.5S),
réactive Cl. 2 suivant versions réactive Cl. 2 suivant versions réactive Cl. 2 suivant versions réactive Cl. 2 suivant versions
Calibre de transformateur – – – – Jusqu'à 9999 A – Configurable jusqu'à 9999 A – Configurable jusqu'à 9999 A
maximum admissible
Certification MID, OUI, suivant version OUI, suivant version OUI OUI OUI OUI OUI OUI OUI
obligatoire pour l'utilisation
en refacturation
Connectivité
Communication impulsionnelle OUI OUI OUI OUI OUI OUI OUI OUI OUI
Port infrarouge – – OUI OUI OUI OUI OUI OUI OUI
Communication série KNX – – avec module ZS/S avec module ZS/S avec module ZS/S OUI, avec module ZS/S OUI, avec module ZS/S OUI, avec module ZS/S OUI, avec module ZS/S
Communication série M-Bus – – OUI OUI OUI OUI OUI OUI OUI
Communication série RS485 – – OUI OUI OUI OUI OUI OUI OUI
Communication alarme OUI – OUI OUI OUI OUI OUI OUI OUI
Fonctions
Horloge interne OUI OUI OUI OUI OUI OUI, suivant version OUI, suivant version OUI, suivant version OUI, suivant version
Énergie active OUI OUI OUI OUI OUI OUI OUI OUI OUI
Énergie réactive – – OUI, suivant version OUI, suivant version OUI, suivant version OUI, suivant version OUI, suivant version OUI, suivant version OUI, suivant version
Import/export d'énergie – – OUI, suivant version OUI, suivant version OUI, suivant version OUI, suivant version OUI, suivant version OUI, suivant version OUI, suivant version
Contrôle du tarif – – OUI, suivant version OUI, suivant version OUI, par I/O, horloge OUI, par I/O, horloge interne, OUI, par I/O, horloge interne, OUI, par I/O, horloge interne, OUI, par I/O, horloge interne,
interne, ou communica- ou communication (suivant version) ou communication (suivant version) ou communication (suivant version) ou communication (suivant version)
tion (suivant version)
Nombre de tarifs gérés 1 1 1-4, suivant version 1-4, suivant version 1-4, suivant version 1-4, suivant version 1-4, suivant version 1-4, suivant version 1-4 (suivant version)
Valeur d'instrumentation OUI OUI – – – OUI OUI OUI OUI
Fonction E/S – – OUI, suivant version OUI, suivant version OUI, suivant version OUI, (fixe ou programmable OUI, (fixe ou programmable OUI, (fixe ou programmable OUI, (fixe ou programmable
suivant les versions) suivant les versions) suivant les versions) suivant les versions)
Affichage des valeurs – – – – – Par jour, semaine, mois Par jour, semaine, mois Par jour, semaine, mois Par jour, semaine, mois
précédentes
Programmation du seuil – – – – – OUI OUI OUI OUI
de demande maximale
Profil de charge – – – – – OUI OUI OUI OUI
Gestion des harmoniques – – – – – OUI, suivant version OUI, suivant version OUI, suivant version OUI, suivant version
Caractéristiques techniques
Consommation des <0.8 VA (0.2 W) total <0.8 VA (0.2 W) total 0.9 VA (0.4 W) total 1.6 VA (0.7 W) total 0.9 VA (0.4 W) total 0.8 VA (0.8 W) total 0.8 VA (0.8 W) total 0.8 VA (0.8 W) total 0.8 VA (0.8 W) total
circuits de tension
Consommation des 0.02 W à 230 V AC et Ib 0.02 W à 230 V AC et Ib 0.014 VA (0.014 W) à 0.07 W à 230 V AC et Ib 0.007 VA (0.007 W) à 0.007 VA (0.007 W) 0.001 VA (0.001 W) 0.007 VA (0.007 W) par phase 0.001 VA (0.001 W) par phase
circuits de courants 230 V AC et Ib 230 V AC et Ib à 230 V AC et Ib à 230 V AC et In à 230 V AC et Ib à 230 V AC et In
Courant de base Ib 5 A 5 A 5 A – – 5 A – 5 A –
Courant nominal In – – – 1 A 1 A – 1 A – 1 A
Courant de transition Itr 0.5 A 0.5 A 0.5 A 0.05 A 0.05 A 0.5 A 0.05 A 0.5 A 0.05 A
Courant minimum Imin 0.25 A 0.25 A 0.25 A 0.02 A 0.02 A 0.25 A 0.02 A 0.25 A 0.02 A
Courant de démarrage < 20 mA < 20 mA < 20 mA < 1 mA < 1 mA < 20 mA < 1 mA < 20 mA < 1 mA
Section des câbles 0.5…10 mm² 0.5…10 mm² 1…25 mm² 0.5…10 mm² 0.5…10 mm² 1…25 mm² 0.5…10 mm² 1…25 mm² 0.5…10 mm²
Couple recommandé 0.8 Nm 0.8 Nm 3 Nm 1.5 Nm 1.5 Nm 2.5 Nm 2 Nm 2.5 Nm 2 Nm
Fréquence 50 ou 60 Hz ±5 % 50 ou 60 Hz ±5 % 50 ou 60 Hz ±5 % 50 ou 60 Hz ±5 % 50 ou 60 Hz ±5 % 50 ou 60 Hz ±5 % 50 ou 60 Hz ±5 % 50 ou 60 Hz ±5 % 50 ou 60 Hz ±5 %
Température d'utilisation -25…+70 °C -25…+70 °C -40…+70 °C -40…+70 °C -40…+70 °C -40…+70 °C -40…+70 °C -40…+70 °C -40…+70 °C
Température de stockage -25…+85 °C -25…+85 °C -40…+85 °C -40…+85 °C -40…+85 °C -40…+85 °C -40…+85 °C -40…+85 °C -40…+85 °C
Dimensions L x H x P 17.5 x 111 x 65 mm 54 x 122 x 65 mm 35 x 97 x 65 mm 70 x 97 x 65 mm 70 x 97 x 65 mm 70 x 97 x 65 mm 70 x 97 x 65 mm 123 x 97 x 65 mm 123 x 97 x 65 mm
Nombre de modules DIN 1 3 2 4 4 4 4 7 7
