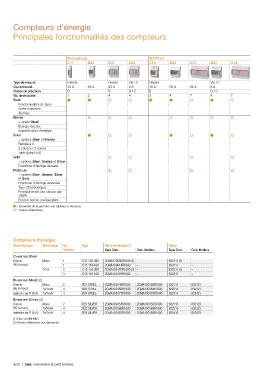

Page 234 - Catalogue Residentiel et petit Tertiaire

Compteurs d'énergie

Principales fonctionnalités des compteurs

Monophasé Tri/Tri+N
C11 B21 A41 A42 C13 B23 A43 B24 A44

Type de mesure Directe Directe Via TC Directe Via TC
Courant maxi. 40 A 65 A 80 A 6 A 40 A 65 A 80 A 6 A
Classe de précision B B B / C B B / C
Nb. de modules 1 2 4 4 3 4 7 4 7
Steel         
Fonctionnalités de base
Sortie impulsion
Alarmes
Bronze       
+ option Steel
Énergie réactive
Import/Export d'énergie
Silver       
+ options Steel et Bronze
Remise à 0
2 entrées / 2 sorties
Tarifs (jusqu'à 4)
Gold    
+ options Steel, Bronze et Silver
Fonctions d'horloge de base
Platinium    
+ options Steel, Bronze, Silver
et Gold
Fonctions d'horloge avancées
Taux d'harmoniques
Enregistrement des valeurs par
J/M/A
Entrées sorties configurables
 = Essentiel de la gamme, voir tableau ci-dessous.
 = Autres références.

Compteurs d'énergie
Mesure/Lecture Alimentation Nb. Type Réf. internationale @ Article
modules Sans Com. Com. Modbus Sans Com. Com. Modbus
C-series Steel
Directe Mono 1 C11 110-300 2CMA170550R1000 (1) – 833111 (1) –
(40 A maxi.) 1 C11 110-100 2CMA100014R1000 – 833117 –
Tri+N 3 C13 110-300 2CMA100192R1000 (1) – 833311 (1) –
3 C13 110-100 2CMA100191R1000 – 833317 –
B-series Steel (2)
Directe Mono 2 B21 STEEL 2CMA100149R1000 2CMA100150R1000 832111 832121
(65 A maxi.) Tri/Tri+N 4 B23 STEEL 2CMA100163R1000 2CMA100164R1000 832311 832321
Indirecte via TI (6 A) Tri/Tri+N 4 B24 STEEL 2CMA100177R1000 2CMA100178R1000 832411 832421
B-series Silver (2)
Directe Mono 2 B21 SILVER 2CMA100154R1000 2CMA100155R1000 832113 832123
(65 A maxi.) Tri/Tri+N 4 B23 SILVER 2CMA100168R1000 2CMA100169R1000 832313 832323
Indirecte via TI (6 A) Tri/Tri+N 4 B24 SILVER 2CMA100182R1000 2CMA100183R1000 832413 832423
(1) Non certifié MID.
(2) Autres références sur demande.

3/38 | ABB Résidentiel et petit tertiaire
