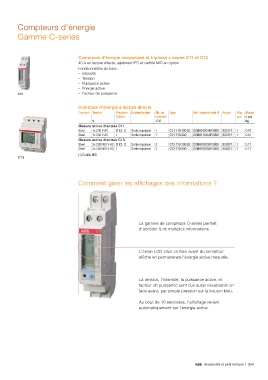

Page 237 - Catalogue Residentiel et petit Tertiaire
P. 237
Compteurs d'énergie
Gamme C-series
Compteurs d'énergie monophasé et triphasé + neutre C11 et C13
40 A en lecture directe, agrément IEC et certifié MID en option
Fonctionnalités de base :
– Intensité
– Tension
– Puissance active
– Énergie active
C11 – Facteur de puissance.
Compteur d'énergie à lecture directe
Fonction Tension Précision Entrées/sorties Nb. de Type Réf. internationale @ Article Pkg Masse
Classe modules pce (1 pce)
V 17.5 kg
Mesure active d'entrée C11
Steel 1x 230 V AC B (Cl. 1) Sortie impulsion 1 C11 110-100 (1) 2CMA100014R1000 833117 1 0.07
Steel 1x 230 V AC 1 Sortie impulsion 1 C11 110-300 2CMA170550R1000 833111 1 0.07
Mesure active d'entrée C13
Steel 3x 230/400 V AC B (Cl. 1) Sortie impulsion 3 C13 110-100 (1) 2CMA100191R1000 833317 1 0.17
Steel 3x 230/400 V AC 1 Sortie impulsion 3 C13 110-300 2CMA100192R1000 833311 1 0.17
(1) Certifié MID
C13
Comment gérer les affichages des informations ?
La gamme de compteurs C-séries permet
d'accéder à de multiples informations.
L'écran LCD situé en face avant du compteur
affiche en permanence l'énergie active mesurée.
La tension, l'intensité, la puissance active, et
facteur de puissance sont eux aussi visualisable en
face avant, par simple pression sur le bouton bleu.
Au bout de 10 secondes, l'affichage revient
automatiquement sur l'énergie active.
ABB Résidentiel et petit tertiaire | 3/41
