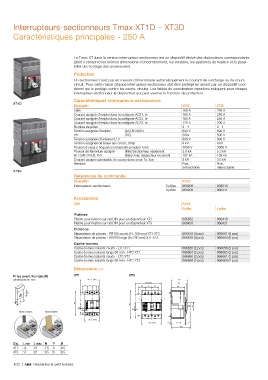

Page 28 - Catalogue Residentiel et petit Tertiaire

Interrupteurs-sectionneurs Tmax XT1D – XT3D

Caractéristiques principales - 250 A

Le Tmax XT dans la version interrupteur-sectionneur est un dispositif dérivé des disjoncteurs correspondants
(dont il conserve les mêmes dimensions d’encombrement, les versions, les systèmes de fixation et la possi-
bilité de montage des accessoires).
Protection
Un sectionneur n’est pas en mesure d’interrompre automatiquement le courant de surcharge ou de court-
circuit. Pour cette raison chaque interrupteur-sectionneur doit être protégé en amont par un dispositif coor-
donné qui le protège contre les courts-circuits. Les tables de coordination reportées indiquent pour chaque
interrupteur-sectionneur le disjoncteur qui peut exercer la fonction de protection.
Caractéristiques interrupteurs-sectionneurs
XT1D
Désignation XT1D XT3D
Taille 160 A 250 A
Courant assigné d’emploi dans la catégorie AC21, Ie 160 A 250 A
Courant assigné d’emploi dans la catégorie AC22, Ie 160 A 250 A
Courant assigné d’emploi dans la catégorie AC23, Ie 125 A 200 A
Nombre de pôles 3 - 4 3 - 4
Tension assignée d’emploi, (AC) 50-60Hz 690 V 690 V
Ue (DC) 500v 500 V
Tension assignée d’isolement, Ui 800 V 800 V
Tension assignée de tenue aux chocs, Uimp 8 kV 8 kV
Tension d’essai à fréquence industrielle pendant 1min 3000 V 3000 V
Pouvoir de fermeture assigné (Min) Sectionneur seulement 2.8 kA 5.3 kA
en court-circuit, Icm (Max) Avec disjoncteur en amont 187 kA 105 kA
Courant assigné admissible de courte durée pour 1s, Icw 2 kA 3.6 kA
Versions Fixe, Fixe,
débrochable débrochable
XT3D
Références de commande
Désignation Article
Interrupteurs-sectionneurs 3 pôles 068208 068210
4 pôles 068209 068211
Accessoires
Type Article
3 pôles 4 pôles
Platines
Platine pour fixation sur rail DIN pour un disjoncteur XT1 066652 066419
Platine pour fixation sur rail DIN pour un disjoncteur XT3 066420 066421
Cloisons
Séparateurs de phases - PB100 courts (H=100 mm) XT1-XT3 066676 (4 pcs) 066681 (6 pcs)
Séparateurs de phases - PB200 longs (H=200 mm) XT1-XT3 066678 (4 pcs) 066683 (6 pcs)
Cache-bornes
Cache-bornes isolants courts - LTC XT1 066655 (2 pcs) 066656 (2 pcs)
Cache-bornes isolants longs 50 mm - HTC XT1 066664 (2 pcs) 066665 (2 pcs)
Cache-bornes isolants courts - LTC XT3 066660 (2 pcs) 066661 (2 pcs)
Cache-bornes isolants longs 60 mm - HTC XT3 066668 (2 pcs) 066669 (2 pcs)
Dimensions mm
Prise avant frontale (F) XT1 XT3
dimensions en mm

P

avec cosse avec barre
71 - 79
71 - 79

Disj. L min L max H P Ø
XT1 13 16 7.5 5 6.5
XT3 17 24 9.5 8 8.5
