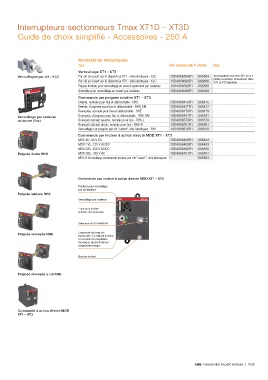

Interrupteurs-sectionneurs Tmax XT1D – XT3D
Guide de choix simplifié - Accessoires - 250 A
Accessoires mécaniques
Type Réf. internationale @ Article Nota
Verrouillage XT1 - XT3
Verrouillages par clé - KLC Par clé en ouvert sur le disjoncteur XT1 - clés identiques - KLC 1SDA066594R1 066594 Incompatible avec bloc RC (3 et 4
pôles) ou bobine d'ouverture dans
Par clé en ouvert sur le disjoncteur XT3 - clés identiques - KLC 1SDA066606R1 066606 XT1 et XT3 tripolaire
Plaque frontale pour verrouillage en ouvert seulement par cadenas 1SDA066589R1 066589
Amovible pour verrouillage en ouvert par cadenas 1SDA066588R1 066588
Commande par poignée rotative XT1 - XT3
Directe, normale pour fixe et débrochable - RHD 1SDA066475R1 066475
Directe, d'urgence pour fixe et débrochable - RHD_EM 1SDA066477R1 066477
Renvoyée, normale pour fixe et débrochable - RHE 1SDA066479R1 066479
Renvoyée, d'urgence pour fixe et débrochable - RHE_EM 1SDA066481R1 066481
Verrouillage par cadenas
en ouvert (fixe) Renvoyée latérale gauche, normale pour fixe - RHS-L 1SDA066579R1 066579
Renvoyée latérale droite, normale pour fixe - RHS-R 1SDA066581R1 066581
Verrouillage sur poignée par clé "ouvert", clés identiques - RHL 1SDA066618R1 066618
Commande par moteur à action directe MOD XT1 - XT3
MOD 48…60 V DC 1SDA066458R1 066458
MOD 110…125 V AC/DC 1SDA066459R1 066459
MOD 220...250 V AC/DC 1SDA066460R1 066460
Poignée droite RHD MOD 380…440 V AC 1SDA066461R1 066461
MOL-S Verrouillage commande moteur par clé "ouvert", clés identiques – 066624
Commande par moteur à action directe MOD XT1 - XT3
Position pour verrouillage
par clé (option)
Poignée latérale RHS
Verrouillage par cadenas
Zone pour insérer
le levier de manœuvre
Sélecteur AUTO-MANUEL
Poignée renvoyée RHE Logement du levier de
manœuvre. En retirant le levier,
on accède à la régulation
thermique du déclencheur
magnétothermique
Bouton de test
Poignée renvoyée à clé RHE
Commande à action directe MOD
XT1 - XT3
