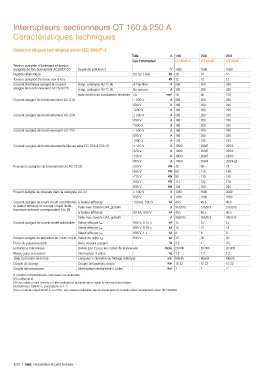

Page 36 - Catalogue Residentiel et petit Tertiaire

Interrupteurs-sectionneurs OT 160 à 250 A

Caractéristiques techniques

Caractéristiques techniques selon IEC 60947-3
Taille A 160 200 250
Type d'interrupteur OT160EV_ OT200E_ OT250E_
Tension assignée d'isolement et tension
assignée de fonctionnement AC20/DC20 Degré de pollution 3 V 1000 1000 1000
Rigidité diélectrique 50 Hz 1 min kV 10 10 10
Tension assignée de tenue aux chocs kV 12 12 12
Courant thermique assigné et courant temp. ambiante 40 °C (4) À l'air libre A 200 200 250
assigné de fonctionnement AC20/DC20 temp. ambiante 40 °C (4) En armoire A 160 200 250
avec section de conducteur minimale Cu mm² 70 95 120
Courant assigné de fonctionnement AC-21A ≤ 500 V A 200 200 250
690 V A 160 200 250
1000 V A 160 200 250
Courant assigné de fonctionnement AC-22A ≤ 500 V A 200 200 250
690 V A 160 200 250
1000 V A 160 200 250
Courant assigné de fonctionnement AC-23A ≤ 500 V A 160 200 250
690 V A 160 200 250
1000 V A 135 135 135
Courant assigné de fonctionnement/pôles en série DC-21A à 23A (1) ≤ 110 V A 160/2 200/2 250/2
220 V A 160/2 200/2 250/2
440 V A 160/3 200/3 250/3
660 V A 160/4 200/4 230/4 (2)
Puissance assignée de fonctionnement AC-23 (3) 230 V kW 48 60 75
400 V kW 80 110 140
415 V kW 88 110 145
500 V kW 112 132 170
690 V kW 144 200 250
Pouvoir assigné de coupure dans la catégorie AC-23 ≤ 500 V A 1280 1600 2000
690 V A 1280 1600 2000
Courant assigné de court-circuit conditionnel Ip (valeur efficace) 100 kA, 500 V kA 40.5 40.5 40.5
Ip (valeur efficace) et courant coupé limité Taille max. fusible OFA_gG/aM A 315/315 315/315 315/315
maximum autorisé correspondant à Îc (5)
Ip (valeur efficace) 80 kA, 690 V kA 40.5 40.5 40.5
Taille max. fusible OFA_gG/aM A 355/315 355/315 355/315
Courant assigné de courte durée admissible Valeur efficace I cw 690 V, 0.15 s kA 15 15 15
690 V, 0.25 s kA 15 15 15
Valeur efficace I cw
690 V, 1 s kA 8 8 8
Valeur efficace I cw
Pouvoir assigné de fermeture en court-circuit Valeur de crête I cm 690 V kA 30 30 30
Perte de puissance/pôle Avec courant assigné W 3.2 4 6.5
Endurance mécanique Diviser par 2 pour les cycles de manoeuvre Opér. 20 000 20 000 20 000
Masse sans accessoire Interrupteur 3 pôles kg 1.2 1.2 1.2
Taille du boulon de borne Longueur x diamètre du filetage métrique mm M8x25 M8x25 M8x25
Couple de serrage Couple antagoniste requis Nm 15-22 15-22 15-22
Couple de manoeuvre Interrupteur-sectionneur 3 pôles Nm 7 7 7
(1) Autres caractéristiques nominales sur demande.
(2) Catégorie B.
(3) Ces valeurs sont données à titre indicatif et peuvent varier selon le fabricant de moteur.
(4) Selon IEC 60947-1, paragraphe 6.1.1.
(5) Le courant coupé limité Î c se réfère aux valeurs indiquées par les fabricants de fusibles (test monophasé selon IEC 60269).
