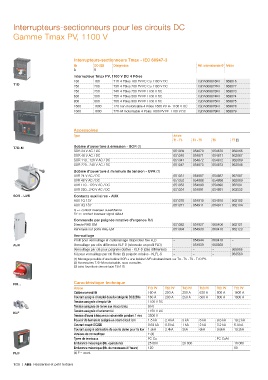

Interrupteurs-sectionneurs pour les circuits DC

Gamme Tmax PV, 1100 V

Interrupteurs-sectionneurs Tmax - IEC 60947-3
Ith DC-22B Désignation Réf. internationale @ Article
A V
Interrupteur Tmax PV, 1100 V DC 4 Pôles
160 160 T1D 4 Pôles 160 PV FC Cu 1100 V DC 1SDA069816R1 069816
T1D
250 200 T3D 4 Pôles 200 PV FC Cu 1100 V DC 1SDA069822R1 069822
250 250 T4D 4 Pôles 250 PV FF 1100 V DC 1SDA069823R1 069823
630 500 T5D 4 Pôles 500 PV FF 1100 V DC 1SDA069824R1 069824
800 800 T6D 4 Pôles 800 PV FF 1100 V DC 1SDA069825R1 069825
1600 1600 T7D non motorisable 4 Pôles 1600 PV FF 1100 V DC 1SDA069828R1 069828
1600 1600 T7D-M motorisable 4 Pôles 1600 PV FF 1100 V DC 1SDA069829R1 069829

Accessoires
Type Article
T1 - T3 T4 - T5 T6 T7 (2)
T7D-M Bobine d’ouverture à émission - SOR (1)
SOR 24 V AC / DC 051339 054870 054870 062065
SOR 48 V AC / DC 051340 054871 054871 062067
SOR 110...120 V AC / DC 051341 054872 054872 062069
SOR 220...240 V AC / DC 051342 054873 054873 063548
Bobine d’ouverture à minimum de tension - UVR (1)
UVR 24 V AC / DC 051351 054887 054887 062087
UVR 48 V AC / DC 051352 054888 054888 062089
UVR 110...120 V AC / DC 051353 054890 054890 062091
UVR 220...240 V AC / DC 051354 054891 054891 063552
SOR - UVR Contacts auxiliaires - AUX
AUX 1Q 1SY 051370 054910 054910 062102
AUX 3Q 1SY 051371 054911 054911 062104
Q => contact inverseur ouvert/fermé
SY => contact inverseur signal défaut
Commande par poignée rotative d'urgence R/J
Directe RHD-EM 051382 054927 060406 062121
Renvoyée sur porte RHE-EM 051384 054930 060410 062123
Verrouillage
Profil pour verrouillage et cadenassage disjoncteur fixe FLD – 054944 060418 –
AUX Verrouillage par clés différentes KLF-D (nécessite un profil FLD) – 054939 060658 –
Verrouillage par clé pour poignée rotative - KLF-D (clés différentes) – – – 063555
Kit pour verrouillage par clé Ronis (3) poignée rotative - KLFL-S – – – 063560
(1) Montage possible d'une bobine SOR + une bobine UVR simultanément sur T4 - T5 - T6 - T7D PV.
(2) Accessoires T7D-M motorisable, nous consulter.
(3) sans fourniture serrure type 1351 B.

RH... Caractéristique technique
Version T1D PV T3D PV T4D PV T5D PV T6D PV T7D PV
Calibre nominal Ith 160 A 250 A 250 A 630 A 800 A 1600 A
Courant assigné d'emploi dans la catégorie DC22B Ie 160 A 200 A 250 A 500 A 800 A 1600 A
Tension assignée d'emploi Ue 1100 V DC
Tension assignée de tenue aux chocs Uimp 8 kV
Tension assignée d’isolement Ui 1150 V DC
KLF
Tension d’essai à fréquence industrielle pendant 1 min 3500 V
Pouvoir de fermeture assigné en court-circuit Icm 1.5 kA 2.4 kA 3 kA 6 kA 9.6 kA 19.2 kA
Courant coupé DC22B 0.64 kA 0.8 kA 1 kA 2 kA 3.2 kA 6.4 kA
Courant assigné admissible de courte durée pour 1s Icw 1.5kA 2.4kA 3kA 6kA 9.6kA 19.2kA
Versions de connectique F (4)
Types de terminaux FC Cu FC CuAl
Endurance mécanique (Nb. opérations) 25 000 20 000 10 000
Endurance mécanique (Nb. de manœuvre à l'heure) 120 60
FLD (4) F = avant.
