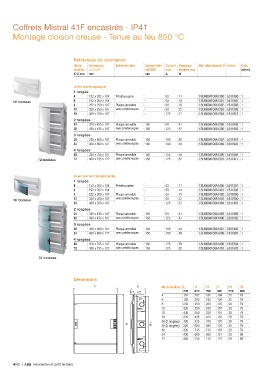

Page 318 - Catalogue Residentiel et petit Tertiaire

Coffrets Mistral 41F encastrés - IP41

Montage cloison creuse - Tenue au feu 850 °C

Références de commande
Nb de Dimensions Entrée de câble Entraxe entre Courant Puissance Réf. internationale @ Article Colis.
modules L x H x P rails DIN max. dissipée max. (pièces)
17.5 mm mm mm A W

Avec porte opaque
1 rangée
4 152 x 202 x 104 Prédécoupées - 63 11 1SLM004100A1300 L611860 1
18 modules 6 192 x 202 x 104 - 63 14 1SLM004100A1301 L611903 1
8 232 x 250 x 107 Plaque amovible - 63 18 1SLM004100A1302 L611866 1
12 320 x 250 x 107 avec prédécoupes - 63 22 1SLM004100A1303 L611399 1
18 430 x 250 x 107 - 125 27 1SLM004100A1304 L611915 1
2 rangées
24 320 x 435 x 107 Plaque amovible 150 63 41 1SLM004100A1305 L611883 1
36 430 x 435 x 107 avec prédécoupes 150 125 47 1SLM004100A1306 L611905 1
3 rangées
36 320 x 600 x 107 Plaque amovible 150 100 50 1SLM004100A1307 L611907 1
54 430 x 600 x 127 avec prédécoupes 150 100 59 1SLM004100A1309 L611923 1
4 rangées
48 320 x 735 x 107 Plaque amovible 150 125 59 1SLM004100A1308 L611885 1
72 modules 72 430 x 735 x 127 avec prédécoupes 150 125 82 1SLM004100A1310 L611411 1

Avec porte transparente
1 rangée
4 152 x 202 x 104 Prédécoupées - 63 11 1SLM004100A1400 L611391 1
6 192 x 202 x 104 - 63 14 1SLM004100A1401 L611393 1
8 232 x 250 x 107 Plaque amovible - 63 18 1SLM004100A1402 L610790 1
18 modules 12 320 x 250 x 107 avec prédécoupes - 63 22 1SLM004100A1403 L610780 1
18 430 x 250 x 107 - 125 27 1SLM004100A1404 L611401 1
2 rangées
24 320 x 435 x 107 Plaque amovible 150 63 41 1SLM004100A1405 L611868 1
36 430 x 435 x 107 avec prédécoupes 150 125 47 1SLM004100A1406 L610782 1
3 rangées
36 320 x 600 x 107 Plaque amovible 150 100 50 1SLM004100A1407 L611403 1
54 430 x 600 x 127 avec prédécoupes 150 100 59 1SLM004100A1409 L611887 1
4 rangées
48 320 x 735 x 107 Plaque amovible 150 125 59 1SLM004100A1408 L610794 1
72 430 x 735 x 127 avec prédécoupes 150 125 82 1SLM004100A1410 L611876 1
310
310
72 modules

Dimensions
L P Nb de modules L H H1 P P1 P2
P1 P2 mm mm mm mm mm mm
4 152 202 182 104 25 79
6 192 202 182 104 25 79
8 232 250 230 107 28 79
12 320 250 230 107 28 79
18 430 250 230 107 28 79
24 320 435 415 107 28 79
36 (2 rangées) 430 435 415 107 28 79
H H1 36 (3 rangées) 320 600 580 107 28 79
48 320 735 715 107 28 79
54 430 600 580 127 28 99
72 430 735 715 127 28 99

4/42 | ABB Résidentiel et petit tertiaire
