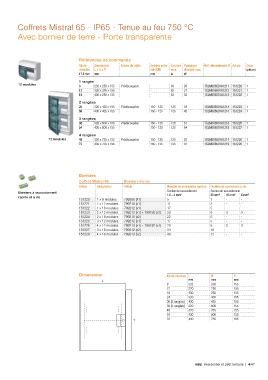

Page 323 - Catalogue Residentiel et petit Tertiaire

Coffrets Mistral 65 - IP65 - Tenue au feu 750 °C

Avec bornier de terre - Porte transparente

Références de commande
Nb de Dimensions Entrée de câble Entraxe entre Courant Puissance Réf. internationale @ Article Colis.
modules L x H x P rails DIN max. dissipée max. (pièces)
17.5 mm mm mm A W
1 rangée
12 modules 8 232 x 250 x 155 Prédécoupées - 63 20 1SLM006501A1211 151220 1
12 320 x 250 x 155 - 63 27 1SLM006501A1212 151221 1
18 430 x 250 x 155 - 63 32 1SLM006501A1213 151222 1
2 rangées
24 320 x 435 x 155 Prédécoupées 150 - 125 125 34 1SLM006501A1214 151223 1
36 430 x 435 x 155 150 - 125 125 43 1SLM006501A1215 151224 1
3 rangées
36 320 x 600 x 155 Prédécoupées 150 - 125 125 51 1SLM006501A1216 151225 1
54 430 x 600 x 155 150 - 125 125 64 1SLM006501A1218 151227 1
4 rangées
72 modules 48 320 x 735 x 155 Prédécoupées 150 - 125 125 63 1SLM006501A1217 151226 1
72 430 x 735 x 155 150 - 125 125 81 1SLM006501A1219 151228 1

Borniers
Coffret Mistral 65 Borniers inclus
Article Designation Article Nombre de connexions rapides Nombre de connexions à vis
Section de raccordement Section de raccordement
Borniers à raccordement 1.5…4 mm² 25 mm² 16 mm² 6 mm²
rapide et à vis
151220 1 x 8 modules 799208 (X1) 5 1 - -
151221 1 x 12 modules 799210 (x1) 11 3 - -
151222 1 x 18 modules 799212 (x1) 17 5 - -
151223 2 x 12 modules 799213 (x1) + 799192 (x1) 20 6 3 3
151224 2 x 18 modules 799210 (x2) 22 6 - -
151225 3 x 12 modules 799212 (x1) 17 5 - -
151226 4 x 12 modules 799213 (x1) + 799192 (x1) 20 6 3 3
151227 3 x 18 modules 799212 (x2) 34 10 - -
151228 4 x 18 modules 799213 (x2) 40 12 - -

Dimensions Nb de modules L H P
L mm mm mm
8 232 250 155
12 320 250 155
18 430 250 155
24 320 435 155
36 (2 rangées) 430 435 155
36 (3 rangées) 320 600 155
48 320 735 155
54 430 600 155
72 430 735 155
H

ABB Résidentiel et petit tertiaire | 4/47
