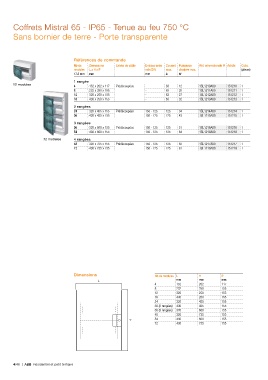

Page 322 - Catalogue Residentiel et petit Tertiaire

Coffrets Mistral 65 - IP65 - Tenue au feu 750 °C

Sans bornier de terre - Porte transparente

Références de commande
Nb de Dimensions Entrée de câble Entraxe entre Courant Puissance Réf. internationale @ Article Colis.
modules L x H x P rails DIN max. dissipée max. (pièces)
17.5 mm mm mm A W
1 rangée
12 modules 4 152 x 202 x 117 Prédécoupées - 63 12 1SL1210A00 151210 1
8 232 x 250 x 155 - 63 20 1SL1211A00 151211 1
12 320 x 250 x 155 - 63 27 1SL1212A00 151212 1
18 430 x 250 x 155 - 63 32 1SL1213A00 151213 1
2 rangées
24 320 x 435 x 155 Prédécoupées 150 - 125 125 34 1SL1214A00 151214 1
36 430 x 435 x 155 150 - 125 125 43 1SL1215A00 151215 1

3 rangées
36 320 x 600 x 155 Prédécoupées 150 - 125 125 51 1SL1216A00 151216 1
54 430 x 600 x 155 150 - 125 125 64 1SL1218A00 151218 1
72 modules 4 rangées
48 320 x 735 x 155 Prédécoupées 150 - 125 125 63 1SL1217A00 151217 1
72 430 x 735 x 155 150 - 125 125 81 1SL1219A00 151219 1

Dimensions Nb de modules L H P
L mm mm mm
4 152 202 117
8 232 250 155
12 320 250 155
18 430 250 155
24 320 435 155
36 (2 rangées) 430 435 155
36 (3 rangées) 320 600 155
48 320 735 155
54 430 600 155
H
72 430 735 155

4/46 | ABB Résidentiel et petit tertiaire
