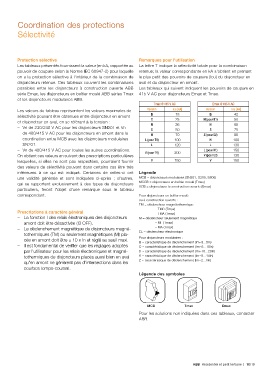

P. 547

Coordination des protections
         Sélectivité






         Protection sélective                                  Remarques pour l'utilisation
         Les tableaux présentés fournissent la valeur (en kA, rapportée au   La lettre T indique la sélectivité totale pour la combinaison
         pouvoir de coupure selon la Norme IEC 60947-2) pour laquelle   retenue; la valeur correspondante en kA s'obtient en prenant
         on a la protection sélective à l'intérieur de la combinaison de   le plus petit des pouvoirs de coupure (Icu) du disjoncteur en
         disjoncteurs retenue. Ces tableaux couvrent les combinaisons   aval et du disjoncteur en amont.
         possibles entre les disjoncteurs à construction ouverte ABB   Les tableaux qui suivent indiquent les pouvoirs de coupure en
         série Emax, les disjoncteurs en boîtier moulé ABB séries Tmax   415 V AC pour disjoncteurs Emax et Tmax.
         et les disjoncteurs modulaires ABB.
                                                                     Tmax @ 415 V AC           Emax @ 415 V AC
         Les valeurs du tableau représentent les valeurs maximales de   Version    Icu [kA]  Version    Icu [kA]
         sélectivité pouvant être obtenues entre disjoncteur en amont   B      18             B          42
         et disjoncteur en aval, en se référant à la tension :      C          25          N (pour E1)   50
                                                                                              N
                                                                    N
                                                                                                         65
                                                                               36
            – Vn de 230/240 V AC pour les disjoncteurs SN201 et Vn   S         50             S          75
           de 400/415 V AC pour les disjoncteurs en amont dans la   H          70           S (pour E2)  85
           coordination entre MCB avec les disjoncteurs modulaires   L (pour T6)  100         H          100
           SN201.                                                   L         120             L          130
            – Vn de 400/415 V AC pour toutes les autres coordinations.                      L (pour X1)  150
         On obtient ces valeurs en suivant des prescriptions particulières   V (pour T5)  200  V (pour E3)  130
         lesquelles, si elles ne sont pas respectées, pourraient fournir   V  150             V          150
         des valeurs de sélectivité pouvant dans certains cas être très
         inférieures à ce qui  est indiqué. Certaines de  celles-ci ont   Légende
         une  validité  générale  et  sont  indiquées  ci-après  ;  d'autres,   MCB = disjoncteurs modulaires (SN201, S200, S800)
         qui  se  rapportent  exclusivement  à  des  types de  disjoncteurs   MCCB = disjoncteurs en boîtier moulé (Tmax)
         particuliers, feront l'objet d'une remarque sous le tableau   ACB = disjoncteurs à construction ouverte (Emax)
         correspondant.                                        Pour disjoncteurs en boîtier moulé
                                                               ou à construction ouverte :
                                                               TM = déclencheur magnétothermique
                                                                      – TMD (Tmax)
         Prescriptions à caractère général                            – TMA (Tmax)
            –   La fonction I des relais électroniques des disjoncteurs   M = déclencheur seulement magnétique
            amont doit être désactivée (I3 OFF).                      – MF (Tmax)
            –   Le déclenchement magnétique de disjoncteurs magné-     – MA (Tmax)
            tothermiques (TM) ou seulement magnétiques (M) pla-  EL = déclencheur électronique
            cés en amont doit être ≥ 10 x In et réglé au seuil maxi.  Pour disjoncteurs modulaires :
                                                               B = caractéristique de déclenchement (Im=3...5In)
            –   Il est fondamental de vérifier que les réglages adoptés   C = caractéristique de déclenchement (Im=5...10In)
            par l'utilisateur pour les relais électroniques et magné-  D = caractéristique de déclenchement (Im=10...20In)
            tothermiques de disjoncteurs placés aussi bien en aval   K = caractéristique de déclenchement (Im=8...14In)
            qu'en amont ne génèrent pas d'intersections dans les   Z = caractéristique de déclenchement (Im=2...3In)
            courbes temps-courant.
                                                               Légende des symboles







                                                                  MCB              Tmax             Emax
                                                               Pour les solutions non indiquées dans ces tableaux, contacter
                                                               ABB.










                                                                                       ABB  Résidentiel et petit tertiaire  |  10/19
