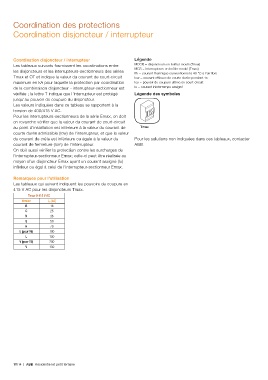

Page 542 - Catalogue Residentiel et petit Tertiaire

Coordination des protections
Coordination disjoncteur / interrupteur

Coordination disjoncteur / interrupteur Légende
Les tableaux suivants fournissent les coordinations entre MCCB = disjoncteurs en boîtier moulé (Tmax)
les disjoncteurs et les interrupteurs-sectionneurs des séries MCS = interrupteurs en boîtier moulé (Tmax)
Ith = courant thermique conventionnel à 40 °C à l'air libre
Tmax et OT et indique la valeur du courant de court-circuit Icw = courant efficace de courte durée pendant 1s
maximum en kA pour laquelle la protection par coordination Icu = pouvoir de coupure ultime en court-circuit
de la combinaison disjoncteur - interrupteur-sectionneur est Iu = courant ininterrompu assigné
vérifiée ; la lettre T indique que l'interrupteur est protégé Légende des symboles
jusqu'au pouvoir de coupure du disjoncteur.
Les valeurs indiquées dans ce tableau se rapportent à la
tension de 400/415 V AC.
Pour les interrupteurs-sectionneurs de la série Emax, on doit
en revanche vérifier que la valeur du courant de court-circuit
au point d'installation est inférieure à la valeur du courant de Tmax
courte durée admissible (Icw) de l'interrupteur, et que la valeur
du courant de crête est inférieure ou égale à la valeur du Pour les solutions non indiquées dans ces tableaux, contacter
courant de fermeture (Icm) de l'interrupteur. ABB.
On doit aussi vérifier la protection contre les surcharges de
l'interrupteur-sectionneur Emax; celle-ci peut être réalisée au
moyen d'un disjoncteur Emax ayant un courant assigné (Iu)
inférieur ou égal à celui de l'interrupteur-sectionneur Emax.

Remarques pour l'utilisation
Les tableaux qui suivent indiquent les pouvoirs de coupure en
415 V AC pour les disjoncteurs Tmax.
Tmax @ 415 V AC
Version I cu [kA]
B 18
C 25
N 36
S 50
H 70
L (pour T6) 100
L 120
V (pour T5) 200
V 150
