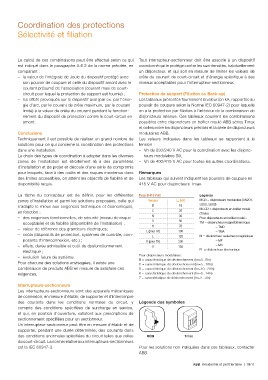

Page 539 - Catalogue Residentiel et petit Tertiaire

Coordination des protections
Sélectivité et filiation

Le calcul de ces combinaisons peut être effectué selon ce qui Tout interrupteur-sectionneur doit être associé à un dispositif
est indiqué dans le paragraphe A.6.2 de la norme précitée, en coordonné qui le protège contre les surintensités, habituellement
comparant : un disjoncteur, et qui soit en mesure de limiter les valeurs de
– la valeur de l'intégrale de Joule du dispositif protégé avec crête du courant de court-circuit et d'énergie spécifique à des
son pouvoir de coupure et celle du dispositif amont avec le niveaux acceptables pour l'interrupteur-sectionneur.
courant présumé de l'association (courant maxi de court-
circuit pour lequel la protection de support est fournie) ; Protection de support (Filiation ou Back-up)
– les effets provoqués sur le dispositif aval (par ex. par l'éner- Les tableaux présentés fournissent la valeur (en kA, rapportée au
gie d'arc, par le courant de crête maximum, par le courant pouvoir de coupure selon la Norme IEC 60947-2) pour laquelle
limité) à la valeur de crête du courant pendant le fonction- on a la protection par filiation à l'intérieur de la combinaison de
nement du dispositif de protection contre le court-circuit en disjoncteurs retenue. Ces tableaux couvrent les combinaisons
amont. possibles entre disjoncteurs en boîtier moulé ABB séries Tmax
et celles entre les disjoncteurs précités et la série de disjoncteurs
Conclusions modulaires ABB.
Techniquement il est possible de réaliser un grand nombre de Les valeurs indiquées dans les tableaux se rapportent à la
solutions pour ce qui concerne la coordination des protections tension :
dans une installation. – Vn de 230/240 V AC pour la coordination avec les disjonc-
Le choix des types de coordination à adopter dans les diverses teurs modulaires S9,
zones de l'installation est étroitement lié à des paramètres – Vn de 400/415 V AC pour toutes les autres coordinations.
d'installation et de projet et découle d'une série de compromis
pour lesquels, face à des coûts et des risques maintenus dans Remarques
des limites accessibles, on atteint les objectifs de fiabilité et de Les tableaux qui suivent indiquent les pouvoirs de coupure en
disponibilité requis. 415 V AC pour disjoncteurs Tmax.

La tâche du concepteur est de définir, pour les différentes Tmax @ 415 V AC Légende
zones d'installation et parmi les solutions proposées, celle qui Version I cu [kA] MCB = disjoncteurs modulaires (SN201,
s'adapte le mieux aux exigences techniques et économiques, B 18 S200, S800)
MCCB = disjoncteurs en boîtier moulé
en fonction : C 25 (Tmax)
– des exigences fonctionnelles, de sécurité (niveau de risque N 36 Pour disjoncteurs en boîtier moulé :
acceptable) et de fiabilité (disponibilité de l'installation) ; S 50 TM = déclencheur magnétothermique
H
70
– valeur de référence des grandeurs électriques; L (pour T6) 100 – TMD
– TMA
– coûts (dispositifs de protection, systèmes de contrôle, com- L 120 M = déclencheur seulement magnétique
posants d'interconnexion, etc.) ; V (pour T5) 200 – MF
– effets, durée admissible et coût du dysfonctionnement V 150 – MA
électrique ; EL = déclencheur électronique
– évolution future du système. Pour disjoncteurs modulaires :
Pour chacune des solutions envisagées, il existe une B = caractéristique de déclenchement (Im=3...5In)
C = caractéristique de déclenchement (Im=5...10In)
combinaison de produits ABB en mesure de satisfaire ces D = caractéristique de déclenchement (Im=10...20In)
exigences. K = caractéristique de déclenchement (Im=8...14In)
Z = caractéristique de déclenchement (Im=2...3In)
Interrupteurs-sectionneurs
Les interrupteurs-sectionneurs sont des appareils mécaniques
de connexion, en mesure d'établir, de supporter et d'interrompre
des courants dans les conditions normales du circuit, y Légende des symboles
compris des conditions spécifiées de surcharge en service,
et qui, en position d'ouverture, satisfont aux prescriptions de
sectionnement spécifiées pour un sectionneur.
Un interrupteur-sectionneur peut être en mesure d'établir et de
supporter, pendant une durée déterminée, des courants dans
des conditions anormales spécifiées du circuit telles que celles MCB Tmax
du court-circuit. La norme relative aux interrupteurs-sectionneurs
est la IEC 60947-3. Pour les solutions non indiquées dans ces tableaux, contacter
ABB.
