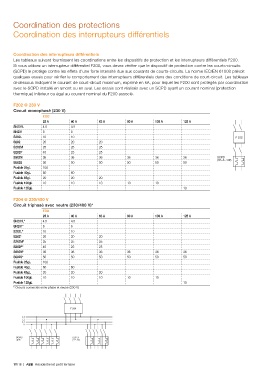

Coordination des protections
Coordination des interrupteurs différentiels

Coordination des interrupteurs différentiels
Les tableaux suivant fournissent les coordinations entre les dispositifs de protection et les interrupteurs différentiels F200.
Si vous utilisez un interrupteur différentiel F200, vous devez vérifier que le dispositif de protection contre les courts-circuits
(SCPD) le protège contre les effets d'une forte intensité due aux courants de courts-circuits. La norme IEC/EN 61008 prévoit
quelques essais pour vérifier le comportement des interrupteurs différentiels dans des conditions de court-circuit. Les tableaux
ci-dessous indiquent le courant de court-circuit maximum, exprimé en kA, pour lequel les F200 sont protégés par coordination
avec le SCPD installé en amont ou en aval. Les essais sont réalisés avec un SCPD ayant un courant nominal (protection
thermique) inférieur ou égal au courant nominal du F200 associé.

F202 @ 230 V
Circuit monophasé (230 V)
F202
25 A 40 A 63 A 80 A 100 A 125 A
SN201L 4.5 4.5
SN201 6 6
S202L 10 10
S202 20 20 20
S202M 25 25 25
S202P 40 25 25
S802N 36 36 36 36 36 36
S802S 50 50 50 50 50 50
Fusible 25gL 100
Fusible 40gL 60 60
Fusible 63gL 20 20 20
Fusible 100gL 10 10 10 10 10
Fusible 125gL 10
F204 @ 230/400 V
Circuit triphasé avec neutre (230/400 V)*
F204
25 A 40 A 63 A 80 A 100 A 125 A
SN201L* 4.5 4.5
SN201* 6 6
S202L* 10 10
S202* 20 20 20
S202M* 25 25 25
S202P* 40 25 25
S802N* 36 36 36 36 36 36
S802S* 50 50 50 50 50 50
Fusible 25gL 100
Fusible 40gL 60 60
Fusible 63gL 20 20 20
Fusible 100gL 10 10 10 10 10
Fusible 125gL 10
* Circuits connectés entre phase et neutre (230 V)
