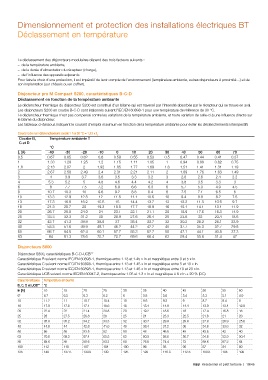

Dimensionnement et protection des installations électriques BT
Déclassement en température

Le déclassement des disjoncteurs modulaires dépend des trois facteurs suivants :
– de la température ambiante,
– de la durée d’alimentation du récepteur (charge),
– de l’influence des appareils adjacents.
Pour faire le choix d'une protection, il est impératif de tenir compte de l'environnement (température ambiante, autres disjoncteurs à proximité…) et de
son implantation (sur châssis ou en coffret).
Disjoncteur pro M Compact S200, caractéristiques B-C-D
Déclassement en fonction de la température ambiante
Le déclencheur thermique du disjoncteur S200 est constitué d'un bilame qui est traversé par l'intensité absorbée par le récepteur qui se trouve en aval.
Les disjoncteurs S200 en courbe B-C-D sont étalonnés suivant l’IEC/EN 60898-1 pour une température de référence de 30 °C.
Le déclencheur thermique n'est pas compensé contre les variations de la température ambiante, et toute variation de celle-ci à une influence directe sur
le bilame du disjoncteur.
Les tableaux ci-dessous indiquent le courant d’emploi maximum en fonction de la température ambiante pour éviter les déclenchements intempestifs
Courant de non déclenchement avant 1 h à 30 °C = 1,13 x I n
Courbe B, Température ambiante T
C et D
°C
(A) -40 -30 -20 -10 0 10 20 30 40 50 60 70
I n
0.5 0.67 0.65 0.62 0.6 0.58 0.55 0.53 0.5 0.47 0.44 0.41 0.37
1 1.33 1.29 1.25 1.2 1.15 1.11 1.05 1 0.94 0.88 0.82 0.75
1.6 2.13 2.07 2 1.92 1.85 1.77 1.69 1.6 1.51 1.41 1.31 1.19
2 2.67 2.58 2.49 2.4 2.31 2.21 2.11 2 1.89 1.76 1.63 1.49
3 4 3.9 3.7 3.6 3.5 3.3 3.2 3 2.8 2.6 2.4 2.2
4 5.3 5.2 5 4.8 4.6 4.4 4.2 4 3.8 3.5 3.3 3
6 8 7.7 7.5 7.2 6.9 6.6 6.3 6 5.7 5.3 4.9 4.5
8 10.7 10.3 10 9.6 9.2 8.8 8.4 8 7.5 7.1 6.5 6
10 13.3 12.9 12.5 12 11.5 11.1 10.5 10 9.4 8.8 8.2 7.5
13 17.3 16.8 16.2 15.6 15 14.4 13.7 13 12.3 11.5 10.6 9.7
16 21.3 20.7 20 19.2 18.5 17.7 16.9 16 15.1 14.1 13.1 11.9
20 26.7 25.8 24.9 24 23.1 22.1 21.1 20 18.9 17.6 16.3 14.9
25 33.3 32.3 31.2 30 28.9 27.6 26.4 25 23.6 22 20.4 18.6
32 42.7 41.3 39.9 38.5 37 35.4 33.7 32 30.2 28.2 26.1 23.9
40 53.3 51.6 49.9 48.1 46.2 44.2 42.2 40 37.7 35.3 32.7 29.8
50 66.7 64.5 62.4 60.1 57.7 55.3 52.7 50 47.1 44.1 40.8 37.3
63 84 81.3 78.6 75.7 72.7 69.6 66.4 63 59.4 55.6 51.4 47

Disjoncteurs S800
Disjoncteur S800, caractéristiques B-C-D-UCB**
Caractéristique B suivant norme IEC/EN 60898-1, thermique entre 1.13 et 1.45 x In et magnétique entre 3 et 5 x In.
Caractéristique C suivant norme IEC/EN 60898-1, thermique entre 1.13 et 1.45 x In et magnétique entre 5 et 10 x In.
Caractéristique D suivant norme IEC/EN 60898-1, thermique entre 1.13 et 1.45 x In et magnétique entre 10 et 20 x In.
Caractéristique UCB suivant norme IEC/EN 60947-2, thermique entre 1.05 et 1.3 x In et magnétique à 6 x In ± 20 % (DC).
Caractéristiques Température ambiante
B, C, D et UCB** °C
In [A] 10 15 20 25 30 35 40 45 50 55 60
6* 6.7 6.5 6.3 6.2 6 5.8 5.6 5.4 5.3 5.1 4.9
10 11.2 11 10.7 10.4 10 9.6 9.3 9 8.7 8.4 8
16 17.9 17.6 17.1 16.6 16 15.4 14.9 14.4 13.9 13.4 12.8
20 22.4 22 21.4 20.8 20 19.2 18.6 18 17.4 16.8 16
25 28 27.5 26.8 26 25 24 23.3 22.5 21.8 21 20
32 35.8 35.2 34.2 33.3 32 30.7 29.8 28.8 27.8 26.9 25.6
40 44.8 44 42.8 41.6 40 38.4 37.2 36 34.8 33.6 32
50 56 55 53.5 52 50 48 46.5 45 43.5 42 40
63 70.6 69.3 67.4 65.5 63 60.5 58.6 56.7 54.8 52.9 50.4
80 89.6 88 85.6 83.2 80 76.8 74.4 72 69.6 67.2 64
100 112 110 107 104 100 96 93 90 87 84 80
125 140 137.5 133.8 130 125 120 116.3 112.5 108.8 105 100
